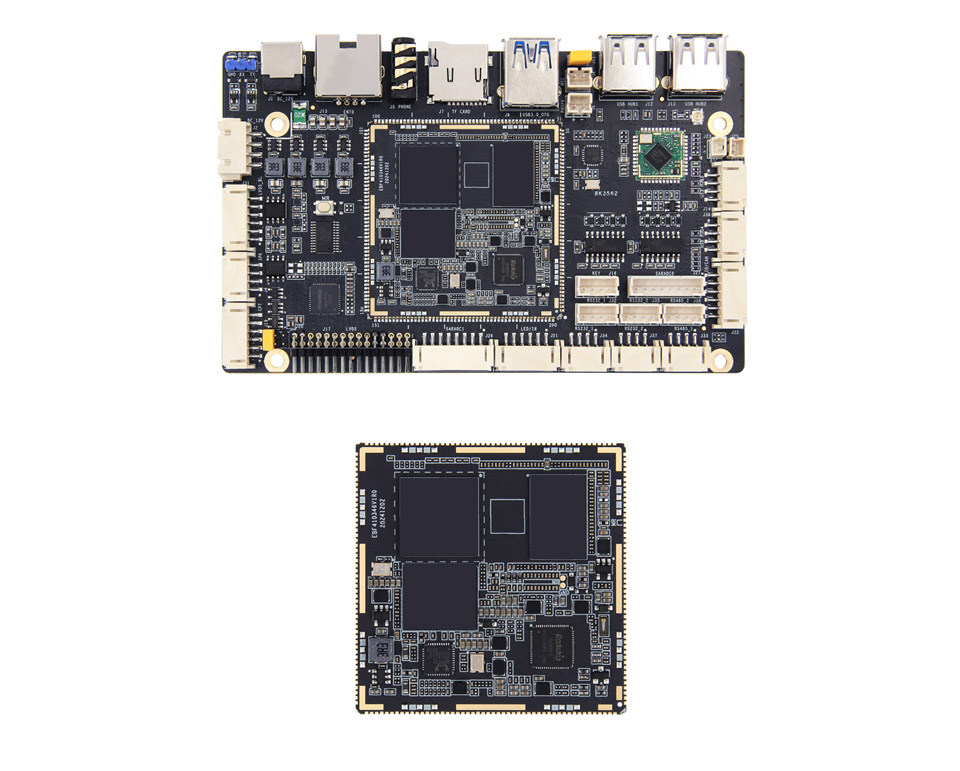

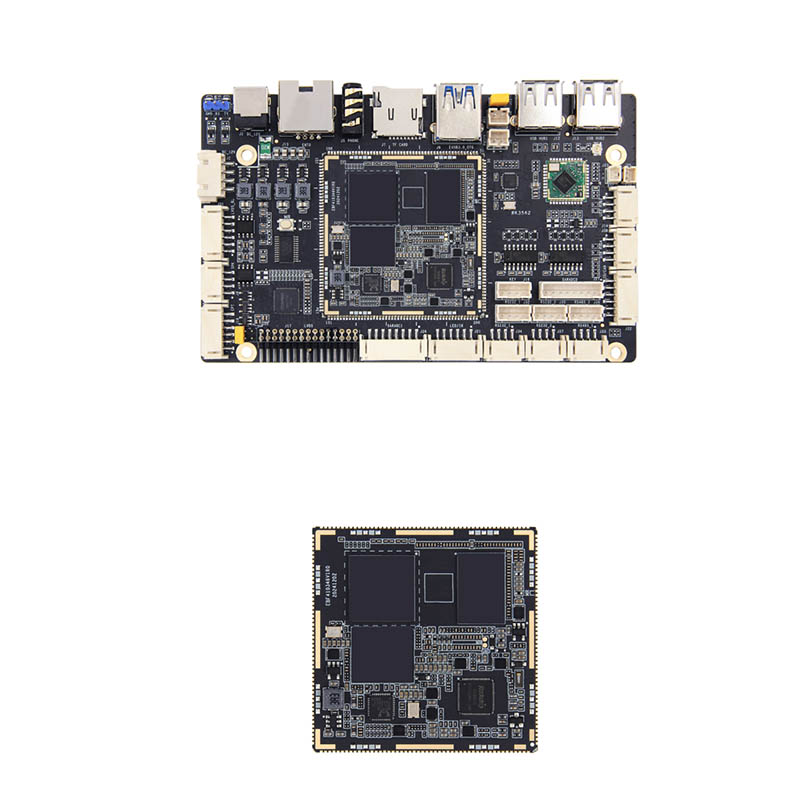

RK3562J Development Board

La tecnologia Thinkcore RK3562J Development Board utilizza chip di livello industriale, può funzionare stabilmente per molto tempo in un intervallo di temperatura operativa da -40 ° C a 85 ° C, soddisfacendo le esigenze di applicazioni di visualizzazione commerciale in vari ambienti complessi, come macchine pubblicitarie per esterni, apparecchiature per lo shopping nei centri commerciali e altri luoghi pubblici.

Caratteristiche chiave:

SOC ad alte prestazioni: RockChip RK3562J Quad-core Cortex-A55 a 1,8 GHz, ideale per la segnaletica digitale, la vendita al dettaglio intelligente e il controllo industriale.

● Interfacce ricche: supporto a doppia display tramite MIPI CSI/DSI + LVD, USB 3.0 ad alta velocità e Wi-Fi 6 per connettività a latenza ultra-bassa.

● Progettazione open-source: file di origine PCB a supporto open source e SDK forniti per la personalizzazione rapida.

● Porta Ethernet Gigabit: la porta Gigabit Ethernet può fornire un supporto di rete efficiente, stabile e flessibile per le schede di display commerciali e altre attrezzature

● Affidabilità di livello commerciale: supporto Android/Linux stabile, su misura per la segnaletica digitale 24/7 e i dispositivi AIOT Edge.

● Immagini ufficiali del sistema operativo di supporto ufficiale: come Android, Debian e Ubuntu, che possono essere applicati a più di 6 diversi ambienti di applicazione.

Perché scegliere noi?

Hardware aperto: modificare liberamente il battiscopa, senza barriere di licenza.

Supporto tecnico: supporto tecnico online per aiutare ad accelerare lo sviluppo e l'assistenza per le integrazioni OEM/ODM.

Costi conveniente: soluzione pronta per il decounding con tempo-al market più rapido rispetto ai concorrenti.

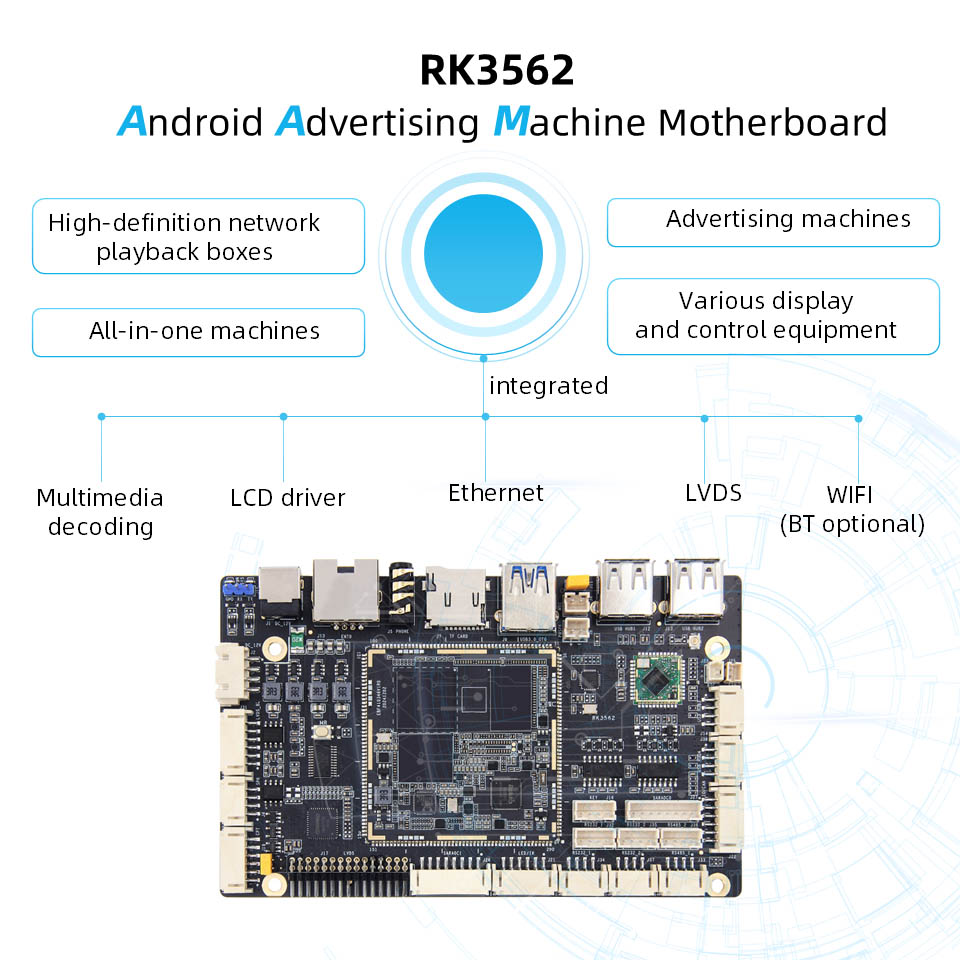

Applicazioni: chioschi interattivi, giocatori pubblicitari, scatole di streaming in diretta, pubblicità all-in-one di display commerciale, macchina da trasmissione in diretta

Parametri del prodotto:

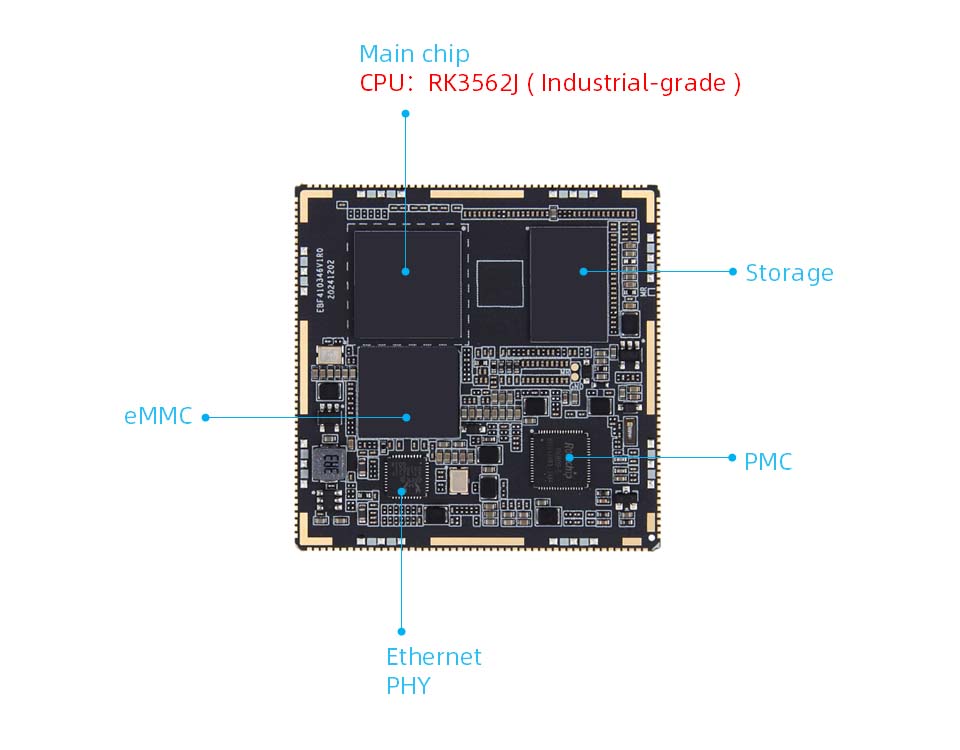

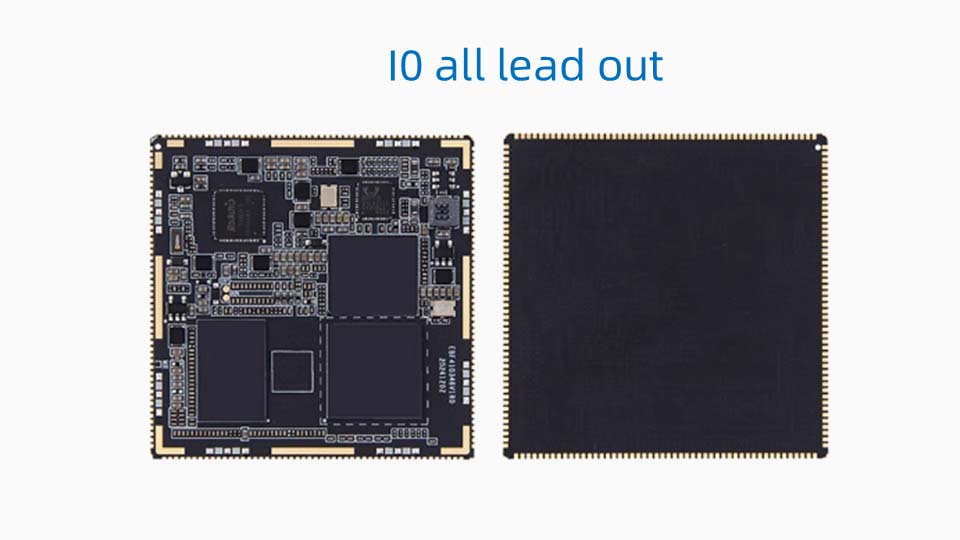

Configurazione hardware RK3562J Core Board

● Chip principale

Modello: RK3562/RK3562J

CPU: Cortex-A53 quad-core, fino a 2,0 GHz

GPU: Mali-G52

NPU: potenza di calcolo 1TOPS (RK3562J di livello industriale senza NPU)

● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizzabile)

● Storage: 8/32/64/128GB, EMMC (personalizzabile)

● Interfaccia: interfaccia del foro del timbro, 10 cavi completi

● PCB: 8 strati, design oro immersione nera

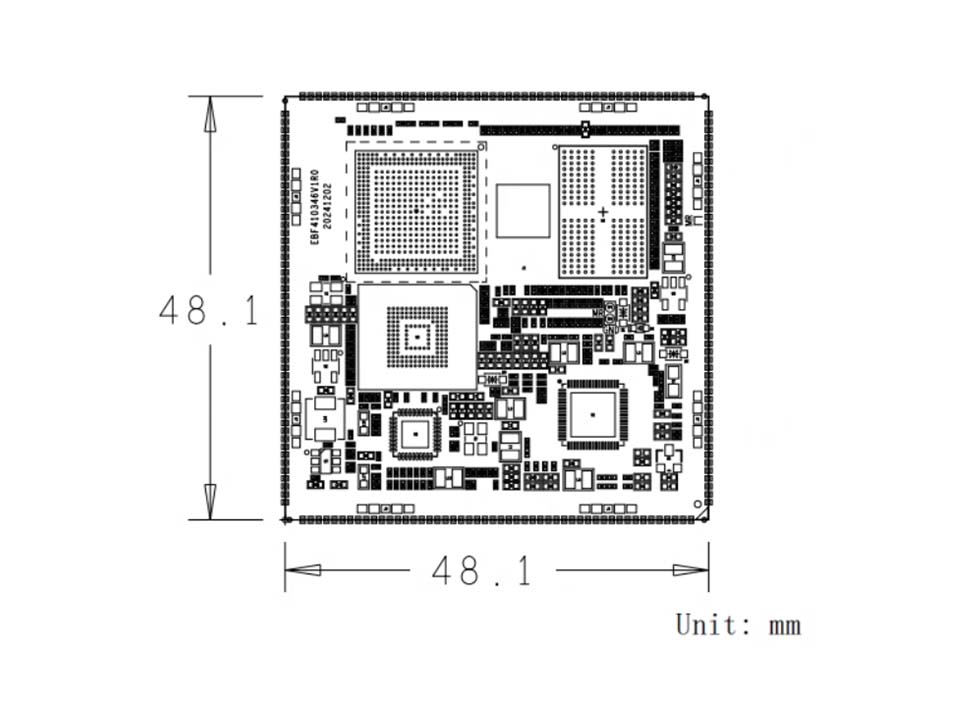

● Dimensioni: 48,1*48,1 mm

Pin di segnale

● IO: 86 pin GPIO, tra cui 1 orologio differenziale, pin a 3 pulsanti e 1 pin di controllo di alimentazione

● Porta di rete: 1 gigabit Ethernet

● Porta seriale: 10

● 12c: 6

● SPI: 3

● CAN: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Host USB2.0: 1

● Camera: Mipics12lane*4

● SDMMC: 2

● SPK: 1

● Output audio: 1

● Mic: 1

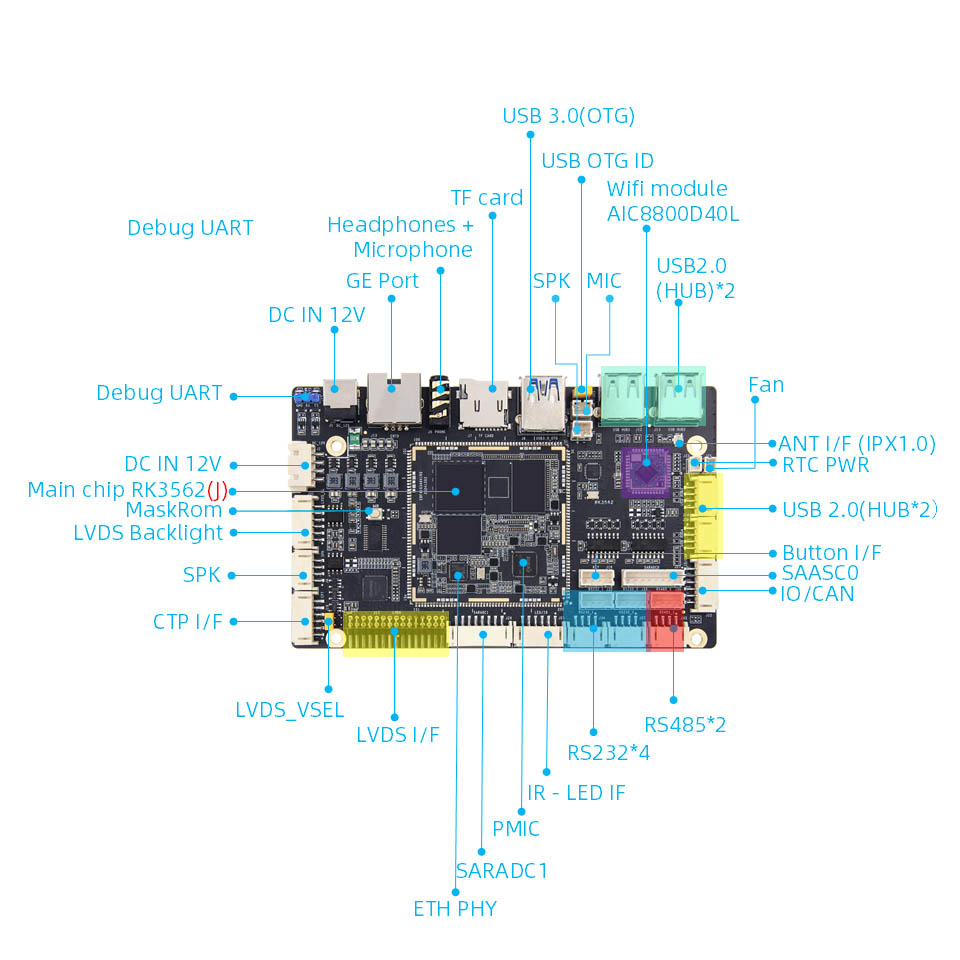

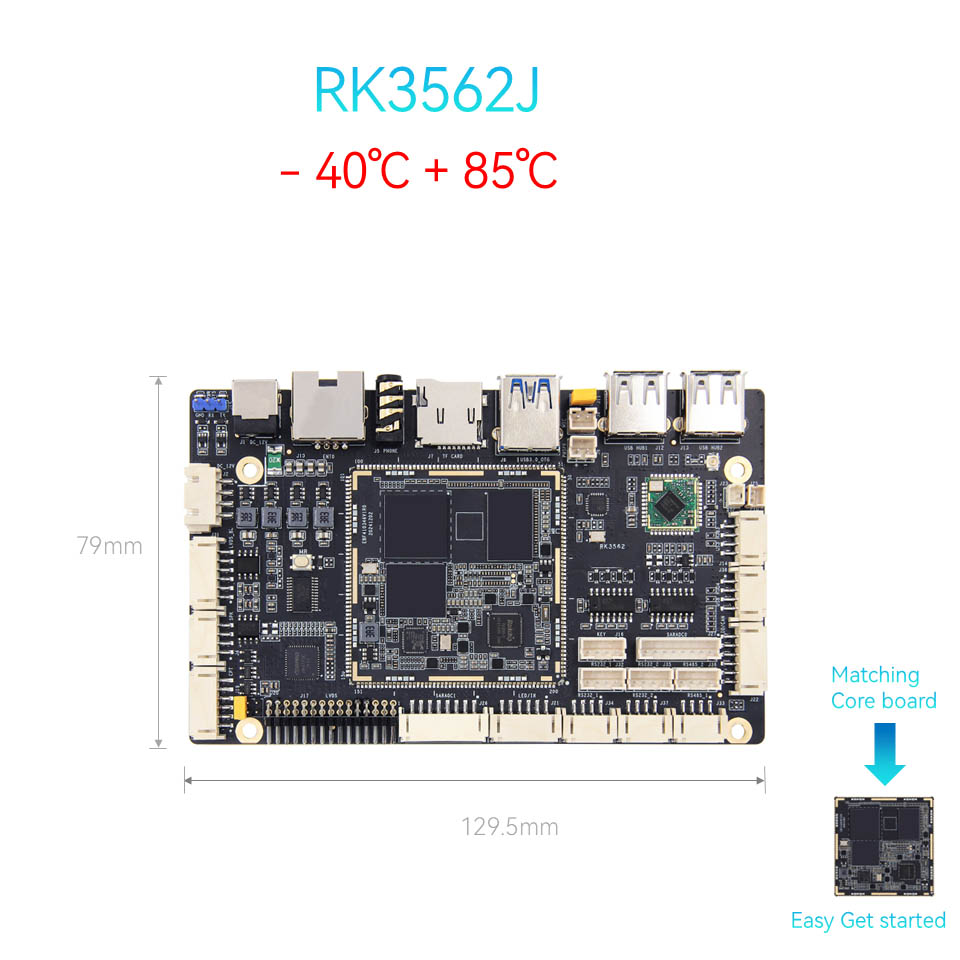

Configurazione hardware della scheda madre RK3562J

● Chip principale:

Modello: RK3562/RK3562JCPU: Cortex-A53 quad-core, frequenza principale fino a 2.0ghzgpu: Mali-G52NPU: 1Tops Computing Power (grado industriale RK3562J senza NPU)

● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizzabile)

● Storage: 8/32/64/128GB, EMMC (personalizzabile)

● Interfaccia di potenza: DC 12V@2A DC Input

● Ethernet: porta di rete Gigabit*1, supporta la velocità di trasmissione dei dati 10/10 MBPS

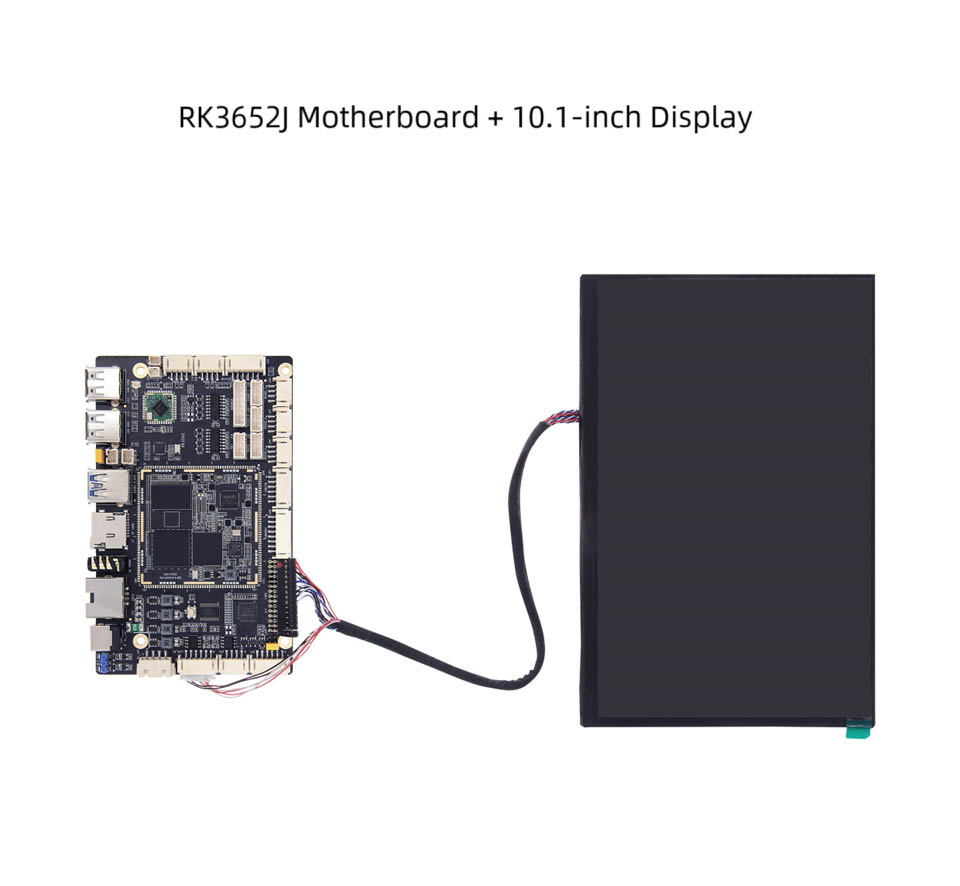

● LVD: 2*15pin LVDS Schermate Interface*1

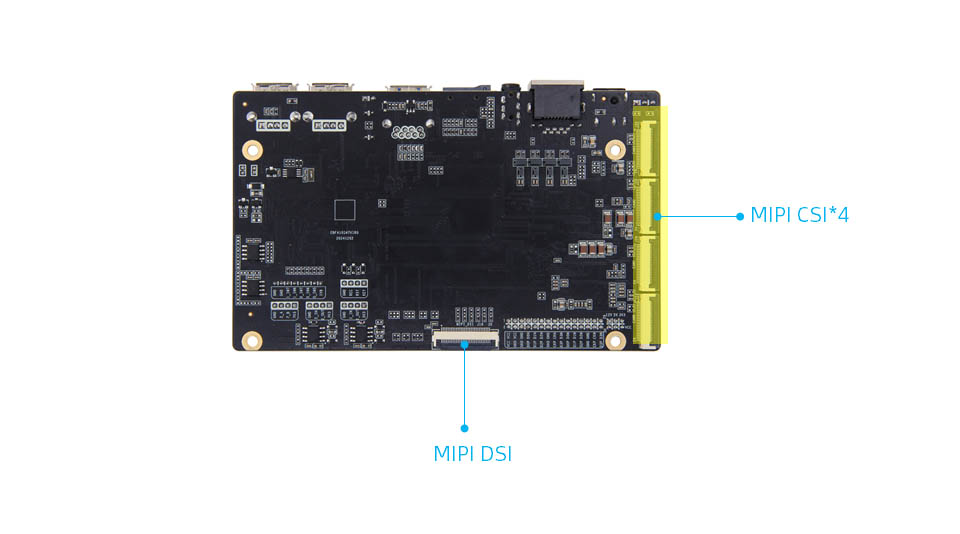

● MIPI-DSI: l'interfaccia della schermata MIPI*1, l'interfaccia MIPIDSI e LVDS viene riutilizzata e il valore predefinito è connettersi alla schermata LVDS. Se si sceglie di connetterti a Mipidsi, è necessario cambiare il resistore

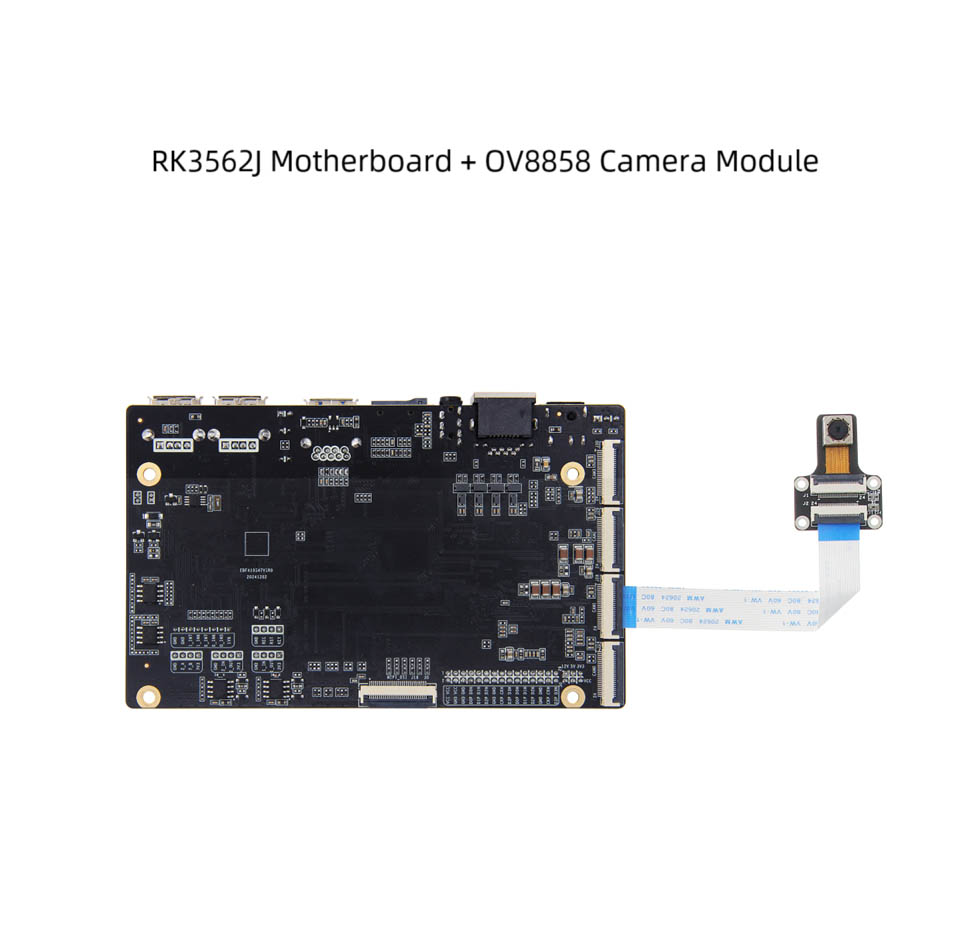

● MIPI-CSI: l'interfaccia della fotocamera MIPI*4, può essere collegata alla fotocamera IMX415/OV8858 del negozio (la combinazione predefinita è la fotocamera OV8858)

● touch screen capacitivo: interfaccia touchscreen LVDS*1

● LCD retroilluminazione: interfaccia di retroilluminazione LVDS*1

● Interfaccia di alimentazione dello schermo: interfaccia di selezione della tensione LVDS*1

● USB2.0: interfaccia USB Hub*4

● USB3.0: Interfaccia USB OTG*1, la modalità dispositivo predefinito è la modalità, la modalità può essere selezionata tramite Jumper Cap

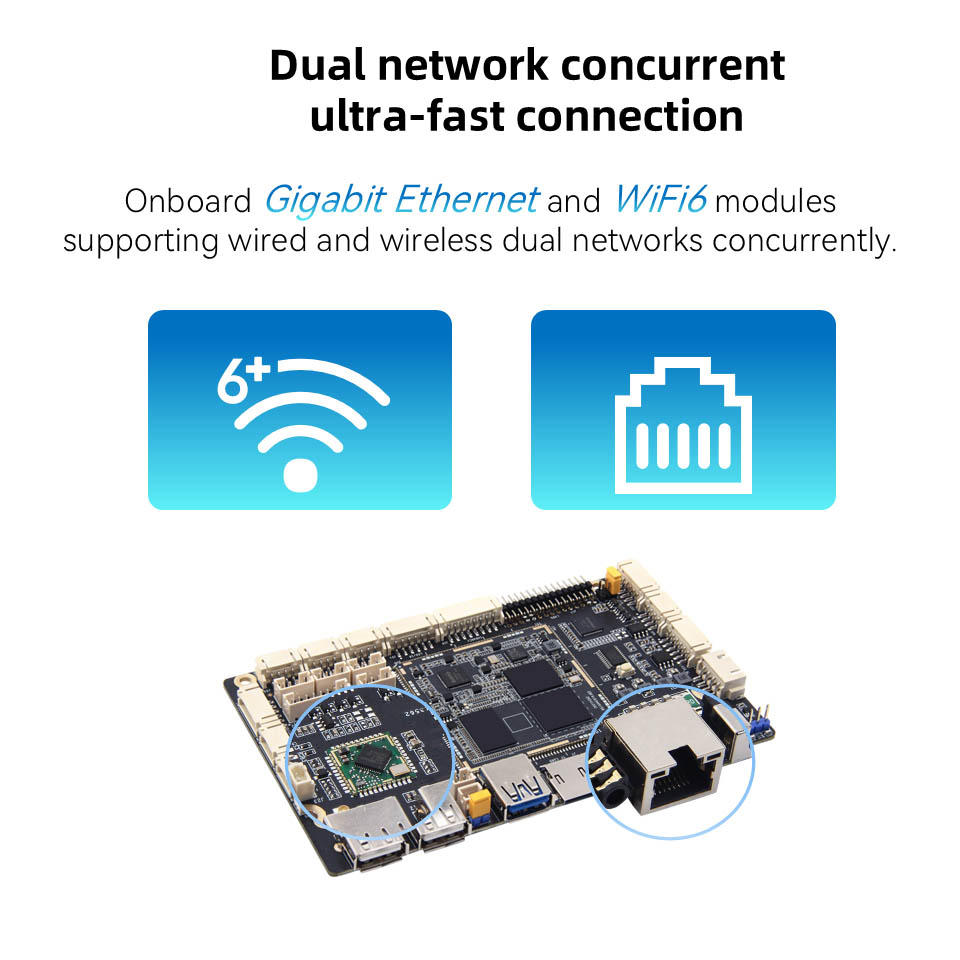

● WiFi: modulo WiFi6 integrato, Modello: AIC8800D40L

● Porta della scheda TF: supporto Micro SD (TF) per avviare il sistema, fino a 512 GB
