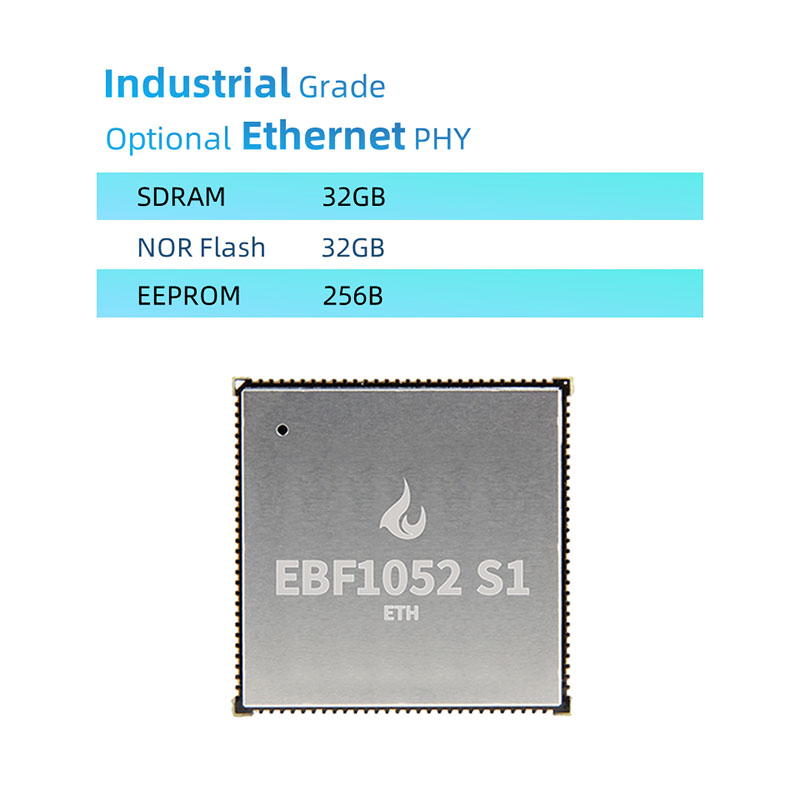

NXP MIMXRT1052 CORE SCHEDA AS

 Questa scheda core MIMXRT1052 NXP è progettata in base al processore NXP MIMXRT1052CVL5B

 I componenti del consiglio di amministrazione sono realizzati con materiali di grado industriale

 Le risorse hardware NXP MIMXRT1052 SOM Hardware includono SDRAM da 32 MB, 32 MB né flash, 256B EEPROM e 10/100 m di Ethernet PHY (opzionale) PCB adotta 6 strati di immersione nera, il design dell'oro, il rompie, le dimensioni complessive sono le dimensioni complessive di Gold, le dimensioni complessive sono le dimensioni di Gold, le dimensioni complessive di The LED OUTS AS LED OUTH CHIP, i LED sono i LED di The CHIP sono stati i LED di The REMING GOLD. fuori.

NXP MIMXRT1052 CORE SCHECHE PARAMETRI SOM

Parametri dell'interfaccia del segnale della scheda core

Chip principale: MIMXRT1052CVL5B, Core di Cortex-M7, Frequenza principale 528MHz

SDRAM: 32 MB, pacchetto BGA, marchio ISS1, grado industriale

Flash: 32 MB, pacchetto WSON8, ISS del marchio, grado industriale

EEPROM: AT24C02 256B

Ethernet PHY: LAN8720A opzionale

Dimensione del PCB: 32*32 mm

Alimentazione: 5v

Copertina di scudo: copertina di scudo opzionale

GPIO: 116, Spaziatura dei perni 1,0 mm, ad eccezione del bus SEMC, il resto dell'i0 è tutti guidato

Temperatura di lavoro: -40 ~ 85 ° C, grado industriale

Interfaccia del segnale della scheda core

Ethernet: 1 canale, opzionale, disponibile solo quando la scheda centrale ha Ethernet Phy

LCD: 1 canale, solo RGB565 quando si utilizza Ethernet, RGB565/888 può essere utilizzato quando non si utilizza Ethernet

USB: 2 canali, con PHY ad alta velocità

SDIO: 2 canali

I²C: 4

SPI: 4

UART: 8

Sai: 3

CSI: 1

ADC: 2 (16 canali ciascuno), 12 bit

PWM: 4

JTAG: 1 canale

SPDIF: 2 canali

Può: 2

NOTA: i dati di cui sopra possono essere riutilizzati, consultare la descrizione del pin della scheda core come progettazione di riferimento

Il logo della copertura di schermatura può essere personalizzato con un ordine minimo di 500
