Allwinner H618 Core Board

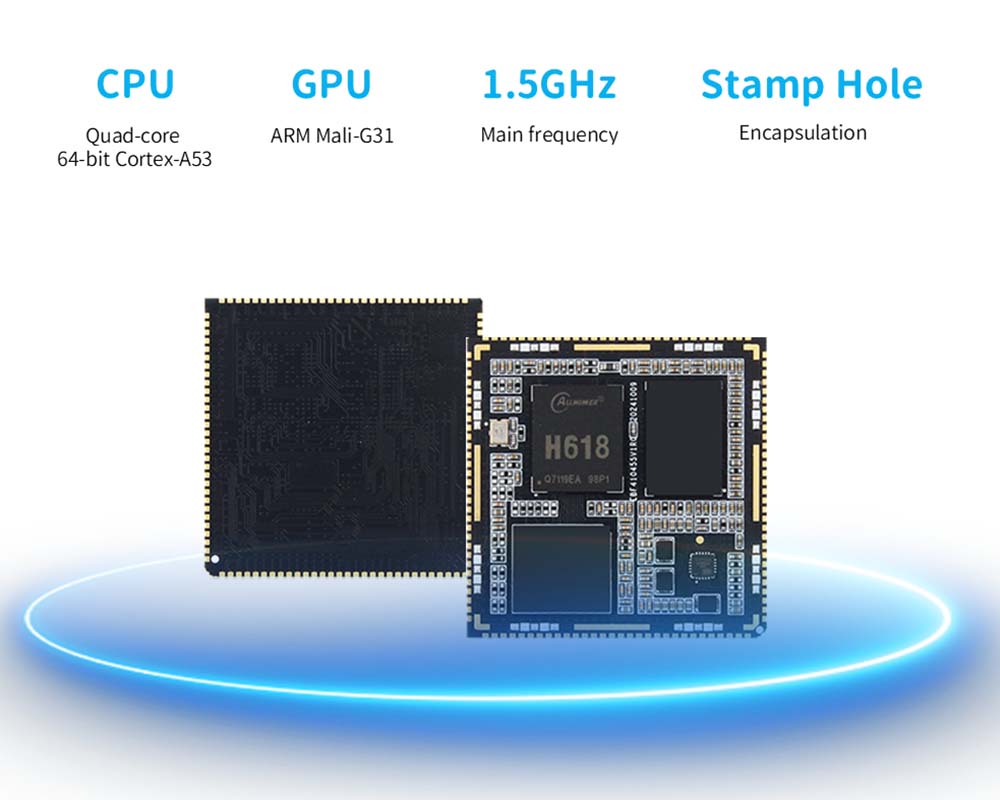

● Questa scheda centrale del foro del timbro A1 (TP-A1CS) utilizza Allwinner H618 come chip principale, processore Cortex-A53 quad-core a 64 bit, con le scatole TV, la frequenza principale, il Mali-G31GPU integrato, con ricchi interfacce audio e video, può essere utilizzata in scatole TV, schermi smart e altri campi.

● Supporta la codifica e la decodifica di più formati video, supporta la decodifica H.265 fino a 8K@24fps e codifica 4K@25fps H.264 e supporta l'output di visualizzazione HDMI fino a 4K@60fps.

● Fornisce due opzioni di memoria e archiviazione, memoria LPDDR4 2GB/4GB opzionali, Opzioni EMMC 3 di archiviazione 8GB/32 GB.

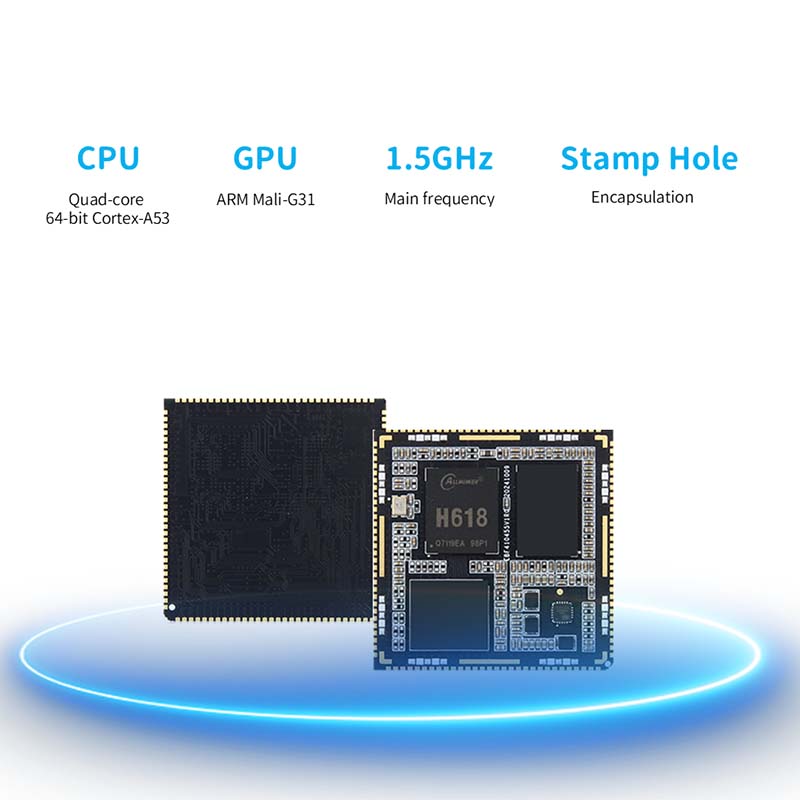

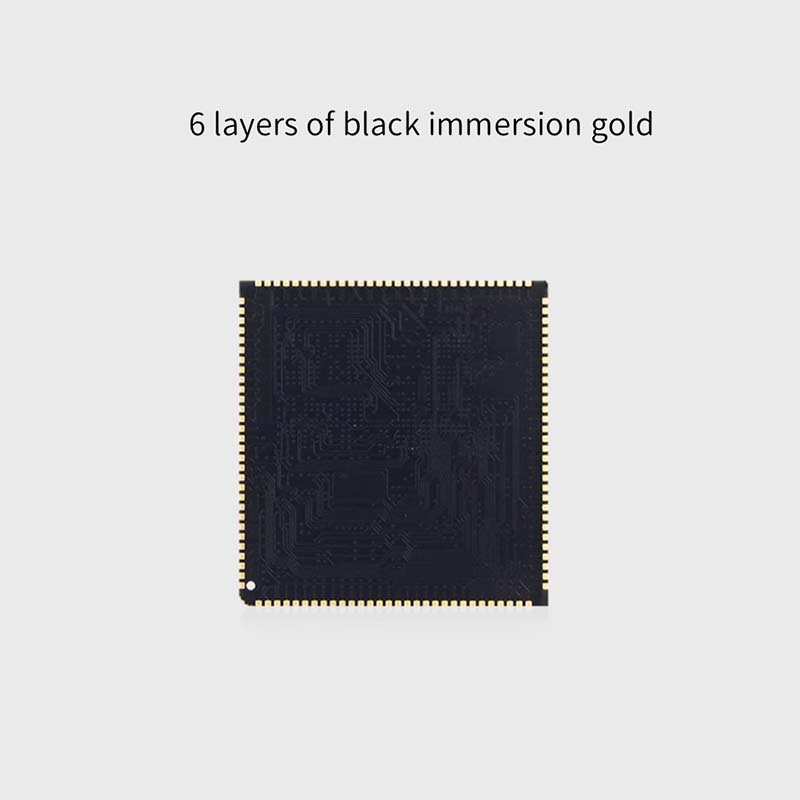

● Adottando la progettazione dell'interfaccia del foro del timbro, la scheda è di dimensioni solo 40*40 mm, piccola e squisita, con 6 strati di oro di immersione nera. Oltre a DDR, Bus EMMC, LRADC, I0 è completamente guidato

● L'interfaccia periferica è ricca e la scheda centrale guida USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART e altre interfacce attraverso la connessione del foro del timbro.

● Supporta ufficialmente le immagini del sistema operativo Android TV, Debain, Ubuntu e può essere applicato a più di 6 diversi ambienti di applicazione.

● L'intera scheda di Luban A110 A110 Codacing Wildfire fornisce tutorial e kit di sviluppo del driver SDK e le informazioni sono completamente open source, il che è conveniente per gli utenti da utilizzare e lo sviluppo secondario.

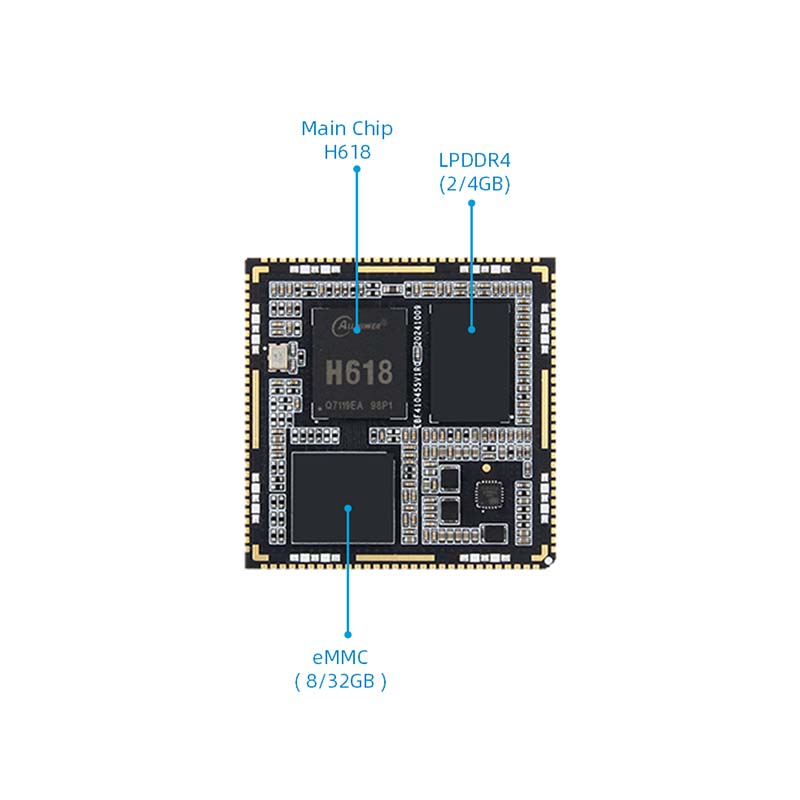

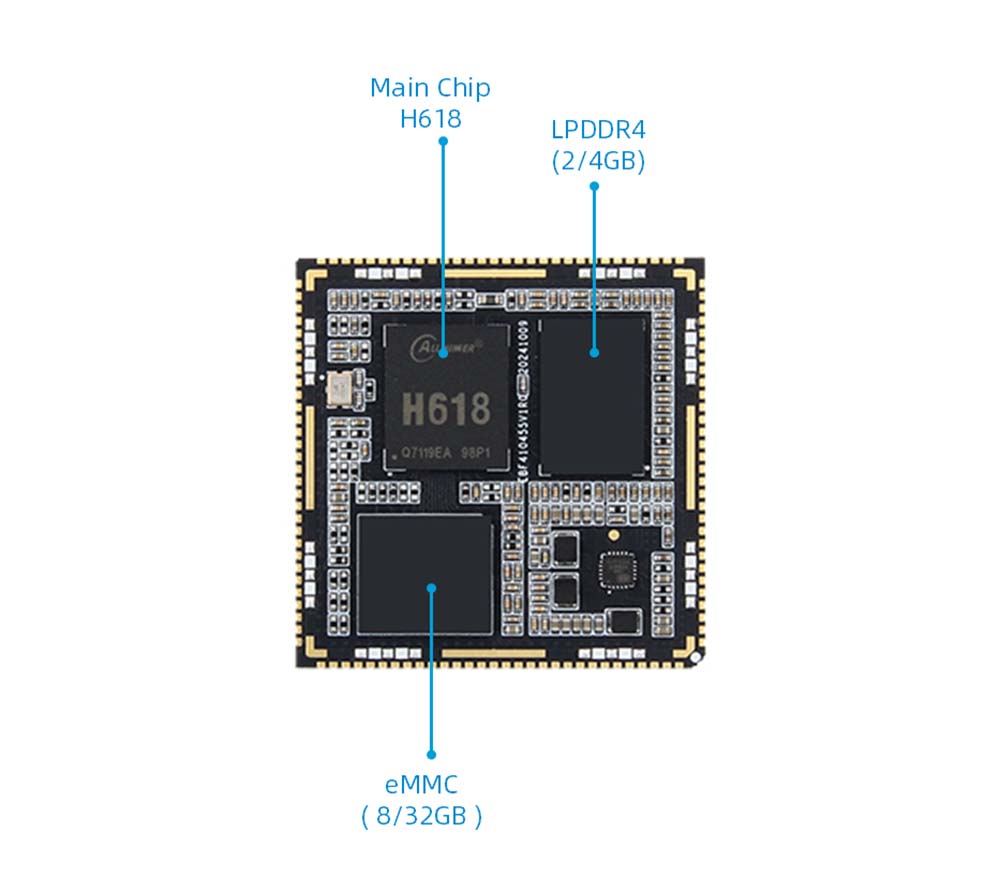

Parametri della scheda centrale H618

● Chip principale: Allwinner H618

● CPU: Cortex-A53 a 4 core a 64 bit

● Copp: braccio malizo-G31

● Memoria: aboard LPDDR4, 2/4GB

● Storage: EMMC, 8/32 GB, supporta il sistema di avvio EMMC

● Interfaccia: oltre a DDR, Bus EMMC, LRADC, 10 lead completi, incluso GPI088, tra cui 8 USB dedicato, 1 PIN RETUNEGGIO AP, 1 abilitazione Bluetooth, 1 abilitazione WiFi, 1 pulsante FEL

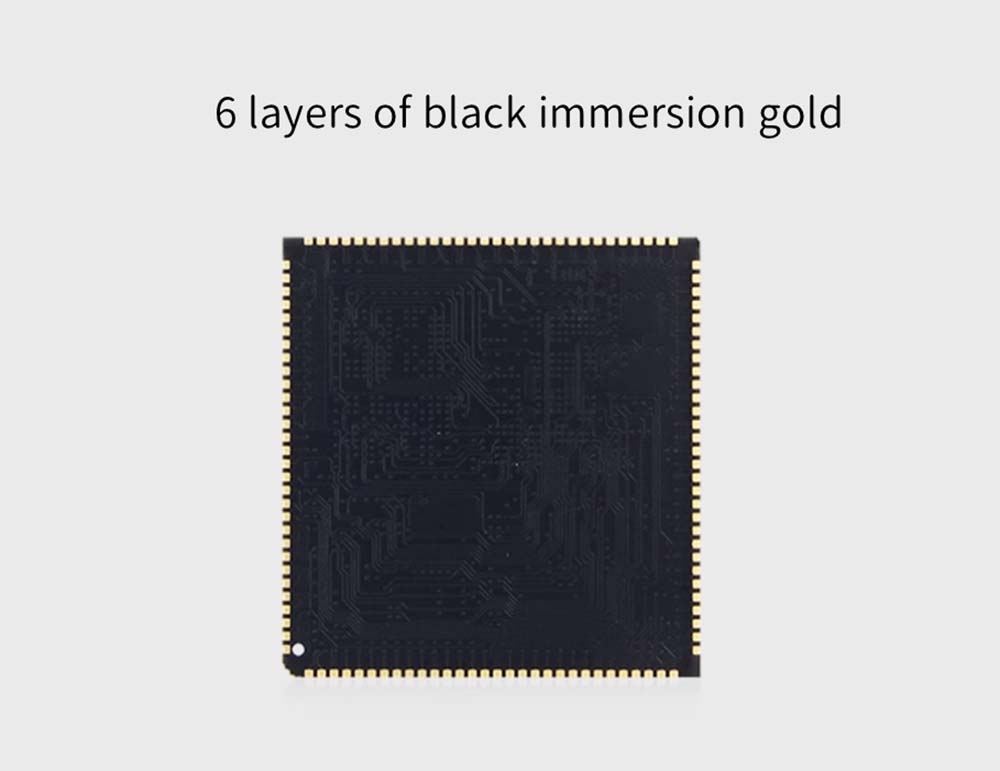

● PCB: 6 strati, design dell'immersione in oro

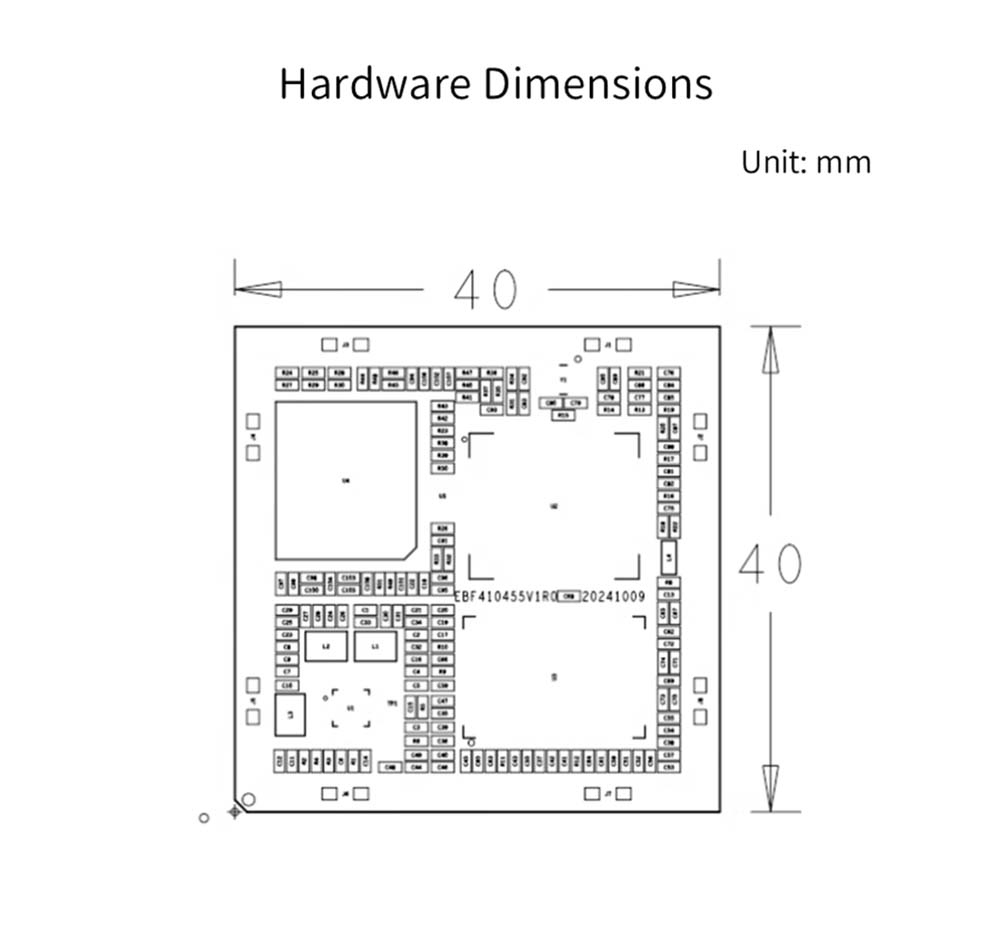

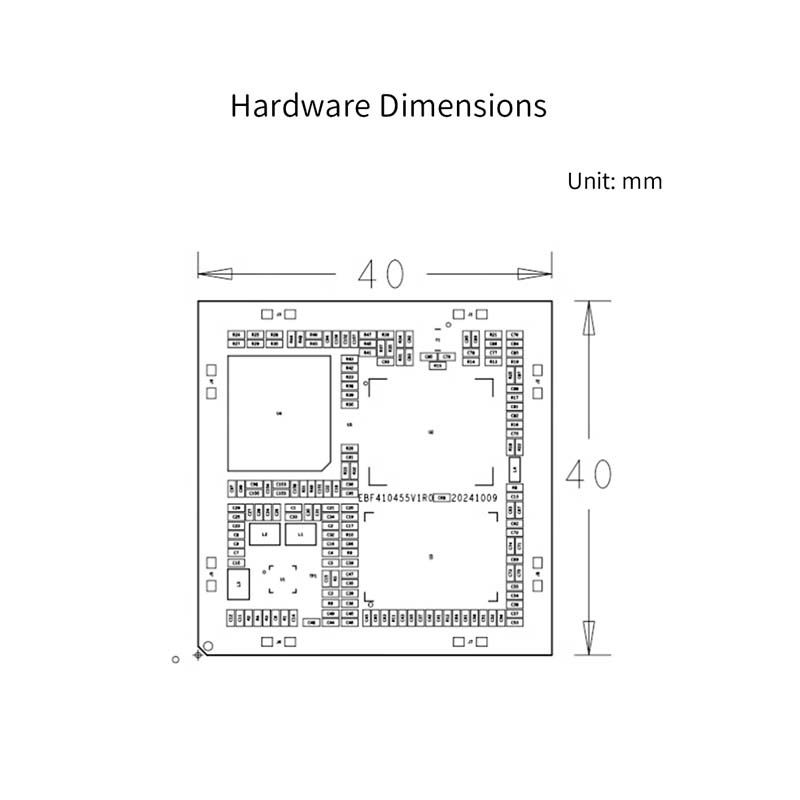

● Dimensioni: 40*40 mm

Interfaccia del segnale

● Porta di rete: 1 gigabit Ethernet

● JTAG: 1

● Audio: 1, canali sinistra e destra

● Porta seriale: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● Host USB: 3

● HDMI: 1

● SD: 1

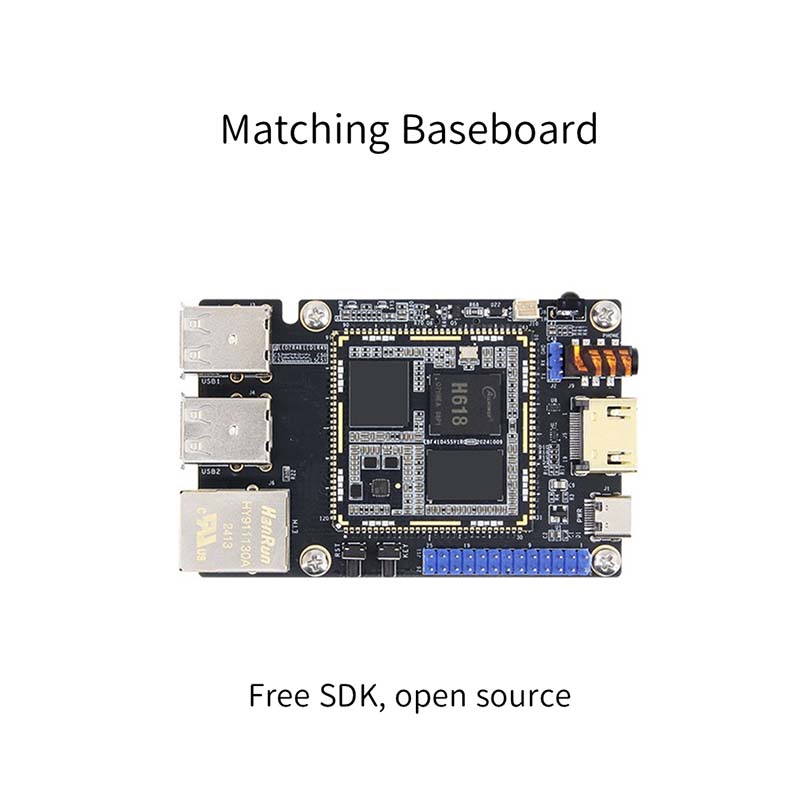

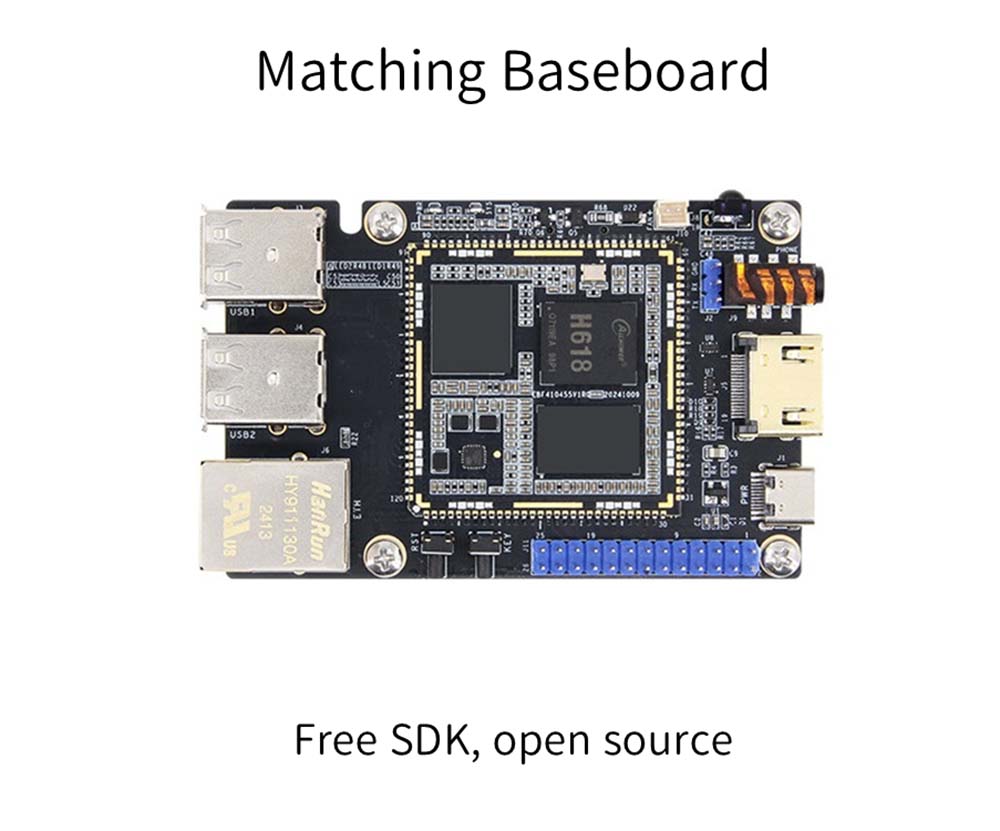

Il battiscopa corrispondente è disponibile

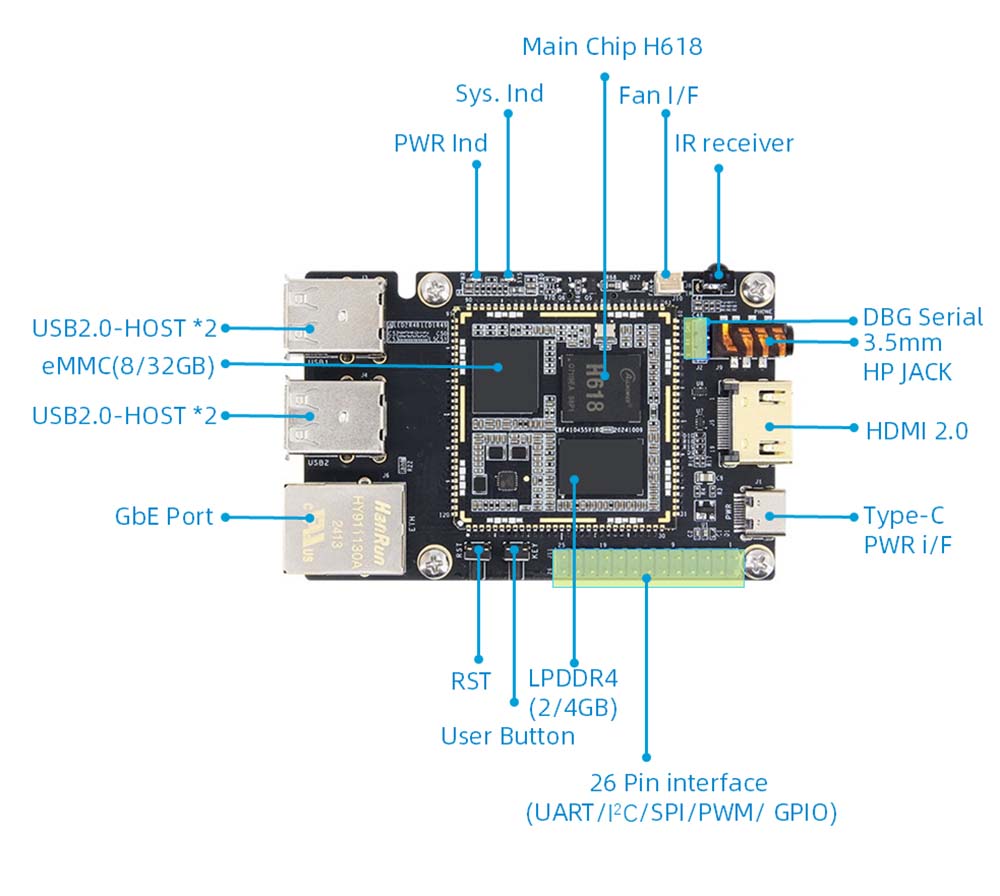

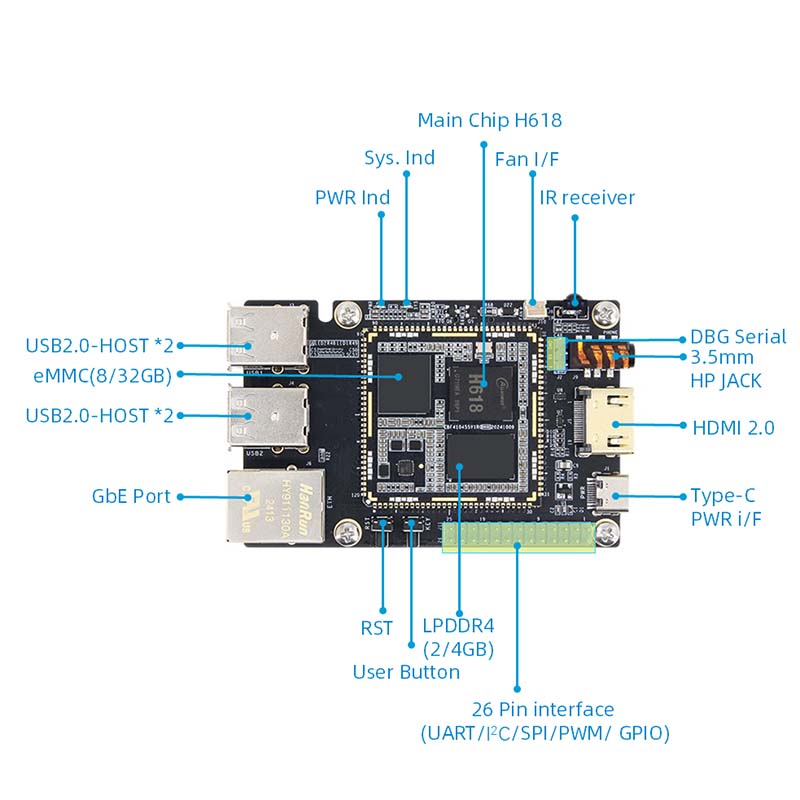

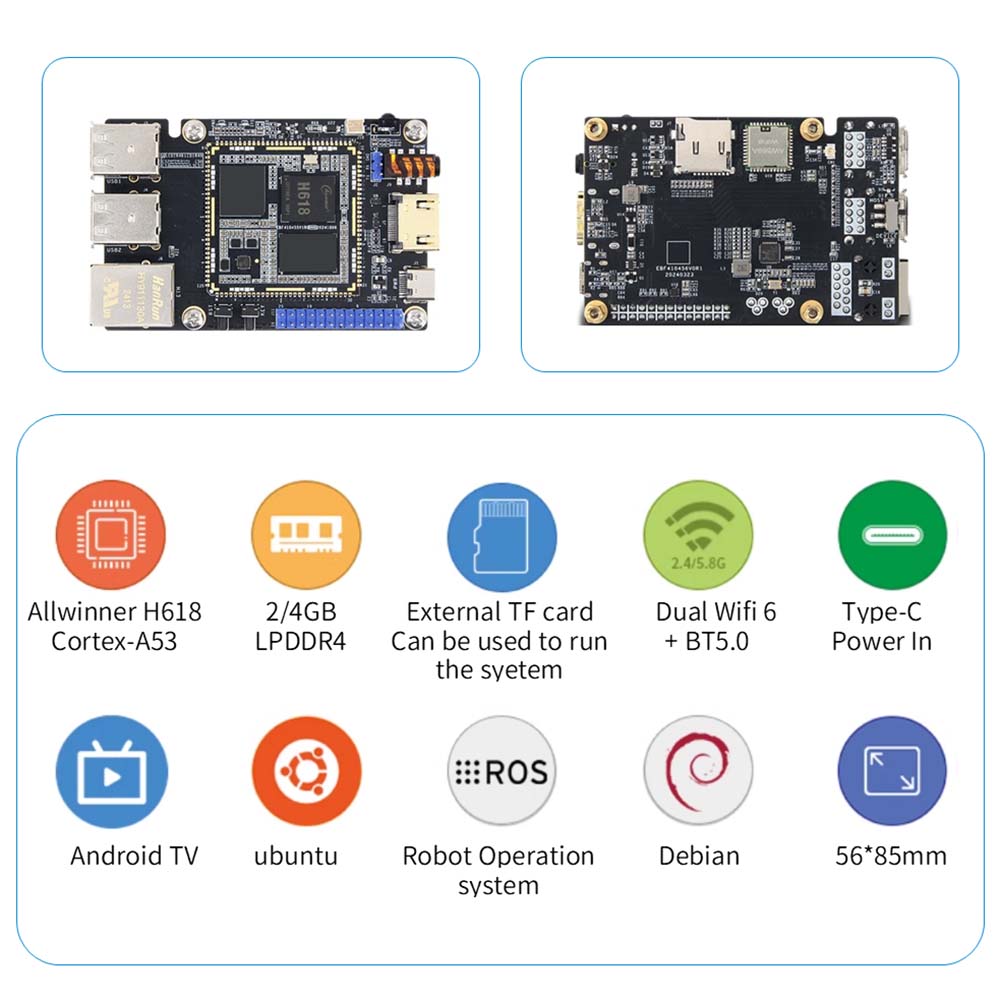

Parametri hardware H618

1. CPU: Chip principale: Allwinner H618, Cortex-A53 a 4 core a 64 bit

2. GUU: mm G31 MP2

3. Memoria: Onboard LPDDR4, 2/4GB

4. Archiviazione: EMMC, 8/32 GB, supporta il sistema di avvio EMMC

5. Interfaccia di potenza: 5 V@3A DC Input, interfaccia di tipo C, può anche essere utilizzato per bruciare le immagini

6. Y Ethernet: Porta Ethernet adattiva 10/10/1000m

7. USB2.0: interfaccia di tipo A host USB*4

8. Interruttore di selezione USB-OTG: host Quando è passato a Type-A, dispositivo quando è passato a Type-C

9. HDMI: Interfaccia schermo HDMI2.0*1, supporta 1920x1080@60fps sotto il sistema Linux e 4096x2160@60fps sotto il sistema TV Android

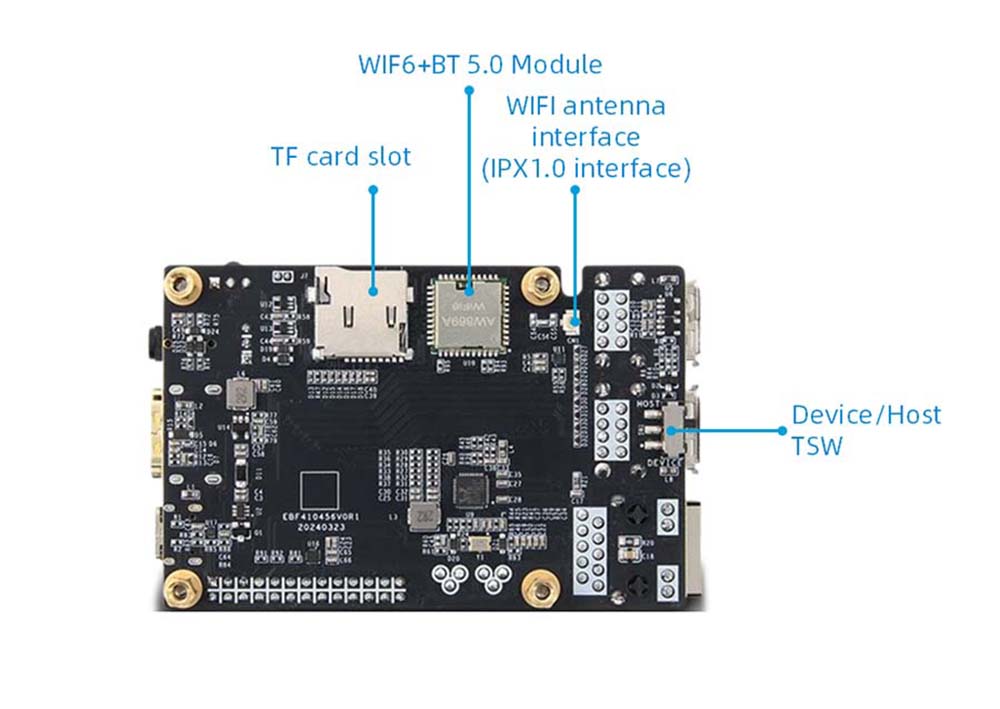

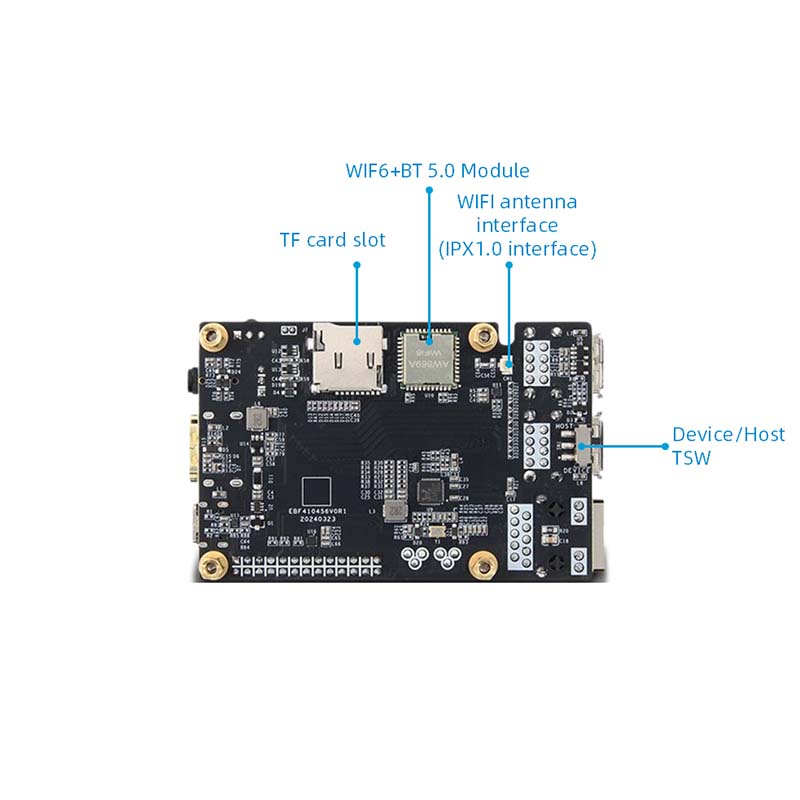

10. WiFi+Bluetooth: supporto a bordo 2.4G/5,8 g Wifi6+BLE5.0, Modello: AW869A

11. Porta della scheda TF: interfaccia SD3.0, supporta fino a 512 GB, supporta il sistema di avvio della scheda TF

12. I0 Interfaccia: interfaccia pin 26 pin 2.54, supporta GPIO, SPI, I2C, UART, PWM Funzioni

13. Porta seriale di debug: parametro predefinito 115200-8-N-1

14. Audio: interfaccia per cuffie da 3,5 mm*1;

15. Pulsante: pulsante di ripristino*1, pulsante utente*1

16. LED: indicatore di potenza*1; Indicatore di sistema "1

17. Ricevitore a infrarossi: supporto Funzione di controllo remoto a infrarossi

18. Interfaccia della venta

19. Dimensione: 56*85 mm
