NXP I.MX RT1052 CORE SCHED

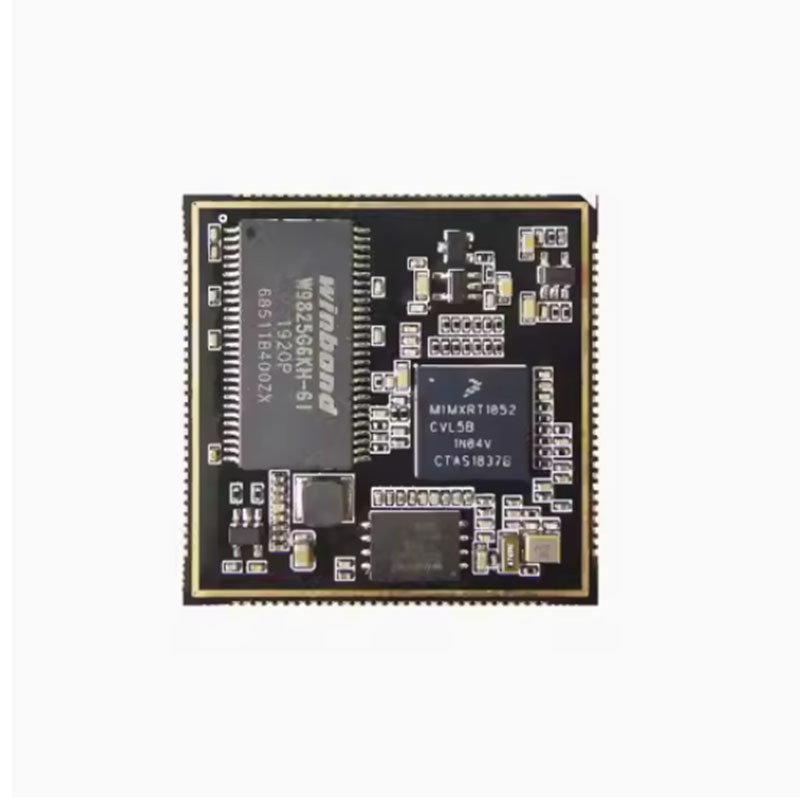

● Questa scheda core RT1052 S2 è progettata in base al processore NXP MIMXRT1052CVL5B.

● I componenti dell'intera scheda sono realizzati con materiali di livello industriale.

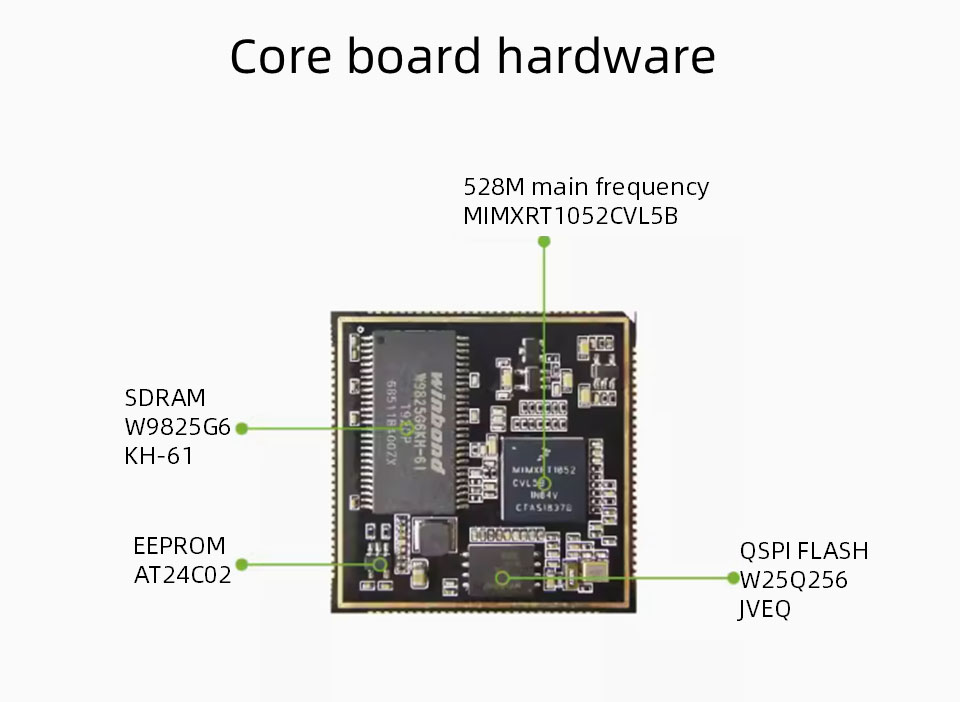

● Le risorse hardware della scheda centrale includono

● 32 MB SDRAM, 32 MB né flash e 256b EEPROM.

● Il PCB adotta un design in oro immersione nero a 6 strati, con una dimensione complessiva di 38*38 mm, un totale di 116 pin e una spaziatura dei perni di 1,0 mm. Ad eccezione del bus SEMC, i restanti 10 perni del chip sono tutti guidati.

Parametri dell'interfaccia del segnale della scheda core

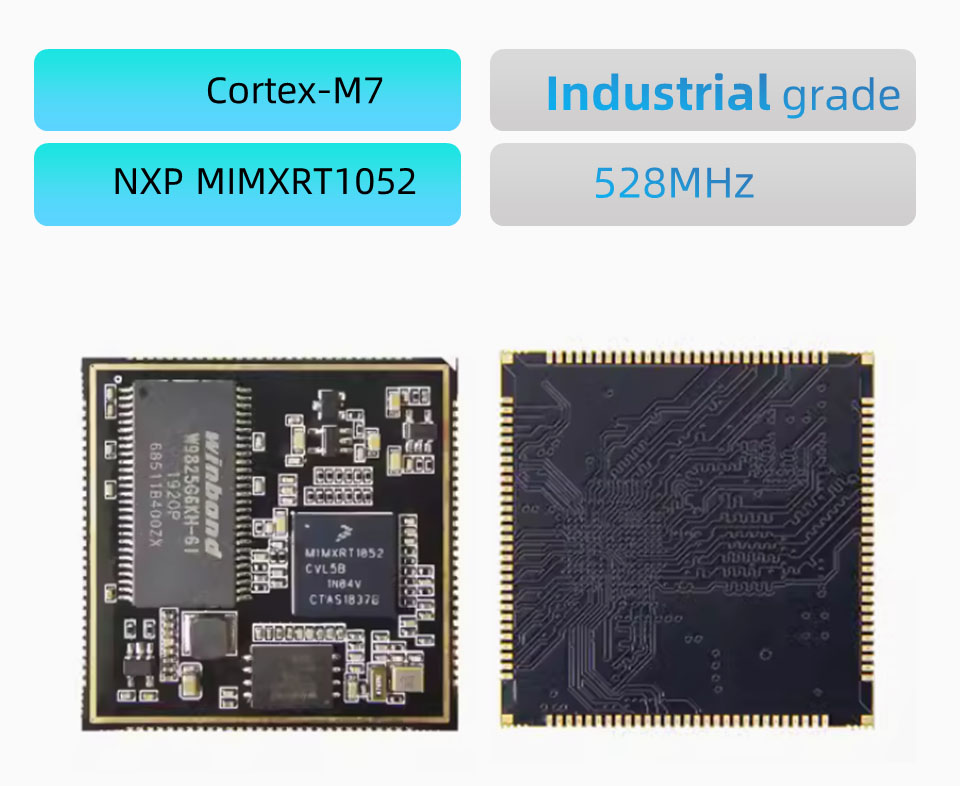

Chip principale: MIMXRT1052CVL5B, Core di Cortex-M7, Frequenza principale 528MHz

SDRAM: 2MB, pacchetto TSSOP, marchio Winbond, grado industriale

Flash: 32 MB, pacchetto WSON8, marchio Winbond, grado industriale

EEPROM: AT24C02 256B

Ethernet Phy: Nessuno

Dimensione del PCB: 38*38 mm

Alimentazione: 3.3V

Copertina di scudo: nessuna copertura dello scudo

GPIO: 116 pin, spaziatura dei perni da 1,0 mm, ad eccezione del bus SEMC, tutti gli altri I0 sono guidati

Temperatura operativa: -40 ~ 85 ° C, grado industriale

Interfaccia del segnale della scheda core

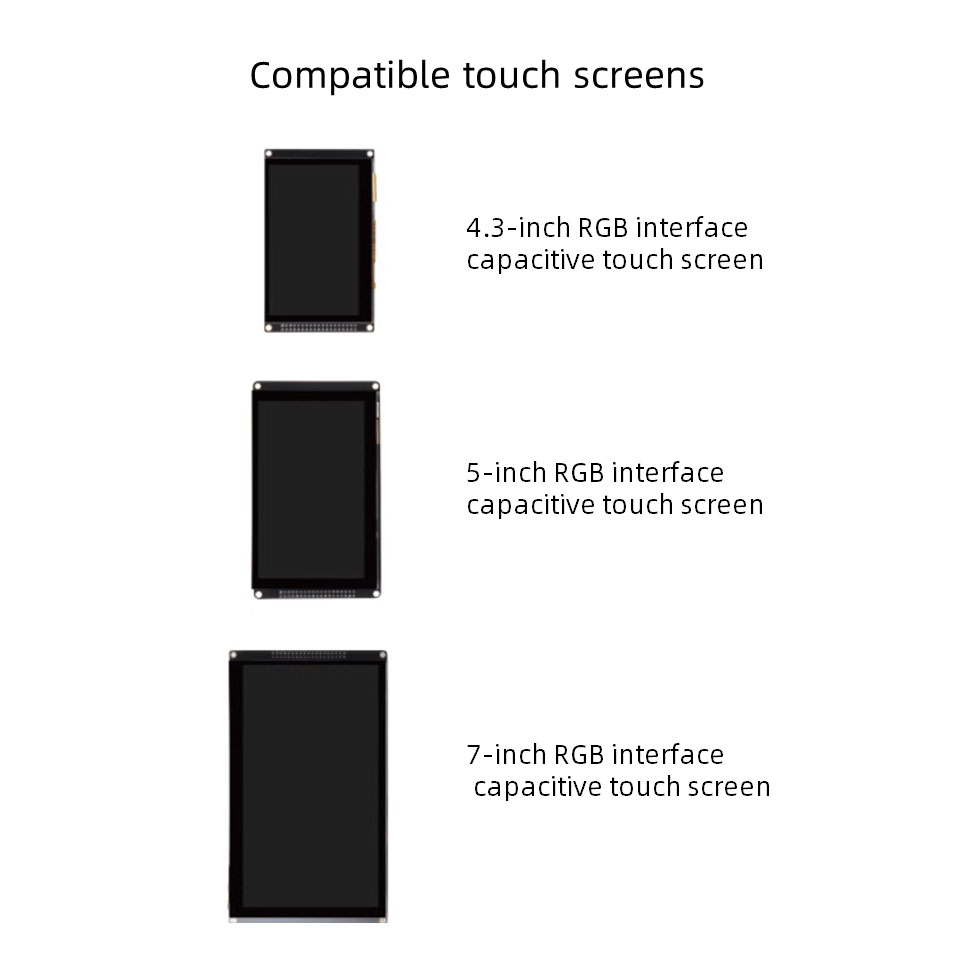

● LCD: 1 canale

● USB: 2 canali, con PHY ad alta velocità

● SDIO: 2 canali

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 canali ciascuno), 12 bit

● PWM: 4

● JTAG: 1 canale

● SPDIF: 2 canali

● CAN: 2

● NOTA: i dati sopra riportati possono essere riutilizzati, consultare la descrizione del pin della scheda core come progettazione di riferimento

Nota: la scheda può essere personalizzata con un ordine minimo di 500
