Questo consiglio di sviluppo RK3588, sviluppato da Thinkcore Technology Co., Ltd., un team tecnico specializzato in R&S hardware incorporato, design, produzione e vendite. Questo prodotto è ideale per soluzioni di calcolo AI Edge ad alte prestazioni. Progettato per AIOT, robotica e automazione industriale: supporta PCIE 4.0, display dual 8K e accelerazione NPU.

Invia richiesta

Descrizione del prodotto

Che cos'è un consiglio di amministrazione di un consiglio di sviluppo RK3588?

La scheda di sviluppo della scheda a bordo RK3588 mira a consentire combinazioni flessibili tra la scheda centrale e le baurse funzionali (scheda Carrier) adottando una progettazione modulare e utilizzando interfacce standardizzate (ad es. PCIE, MXM, connettori da scheda a bordo ad alta velocità)

Rispetto alla scheda integrata o al computer a scheda singola, la scheda madre da bordo a bordo condivide i seguenti vantaggi principali:


Confronto con le schede di sviluppo tradizionali

Vantaggio Consigli di sviluppo B2B Commissioni MCU tradizionali
Espandibilità Modulare, alzabile a caldo Periferiche fisse, fili jumper
Qualità del segnale Supporta i segnali di livello GHZ Limitato a bassa velocità GPIO/UART
Velocità di sviluppo Riutilizzare i moduli validati Richiede riprogettazione dell'hardware completo
Casi d'uso Sistemi complessi (AI/Industrial) Controllo semplice (registrazione del sensore)


Caratteristiche chiave della scheda di sviluppo RK3588

● SOC potente: RockChip RK3588 (Cortex-A76/A55 a 8 core, NPU 6TOPS)

● Design modulare: connettori B2B flessibili per l'espansione personalizzata

● Interfacce ad alta velocità: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-Display: supporta 8K@60fps + 4K@60fps Output simultaneo

● Grado industriale: da -40 ° C a +85 ° C Funzionamento

● Interfacce ricche: mini PCIe, chiave M.2 M, MIPI CSI

● Display multi-schermo diverso: supporta il display eterogeneo a tre schemi e il display eterogeneo a quattro schermo. Hdmi*2; Mipi dsi*2; Type-C (supporta il protocollo DP)


Specifiche tecniche

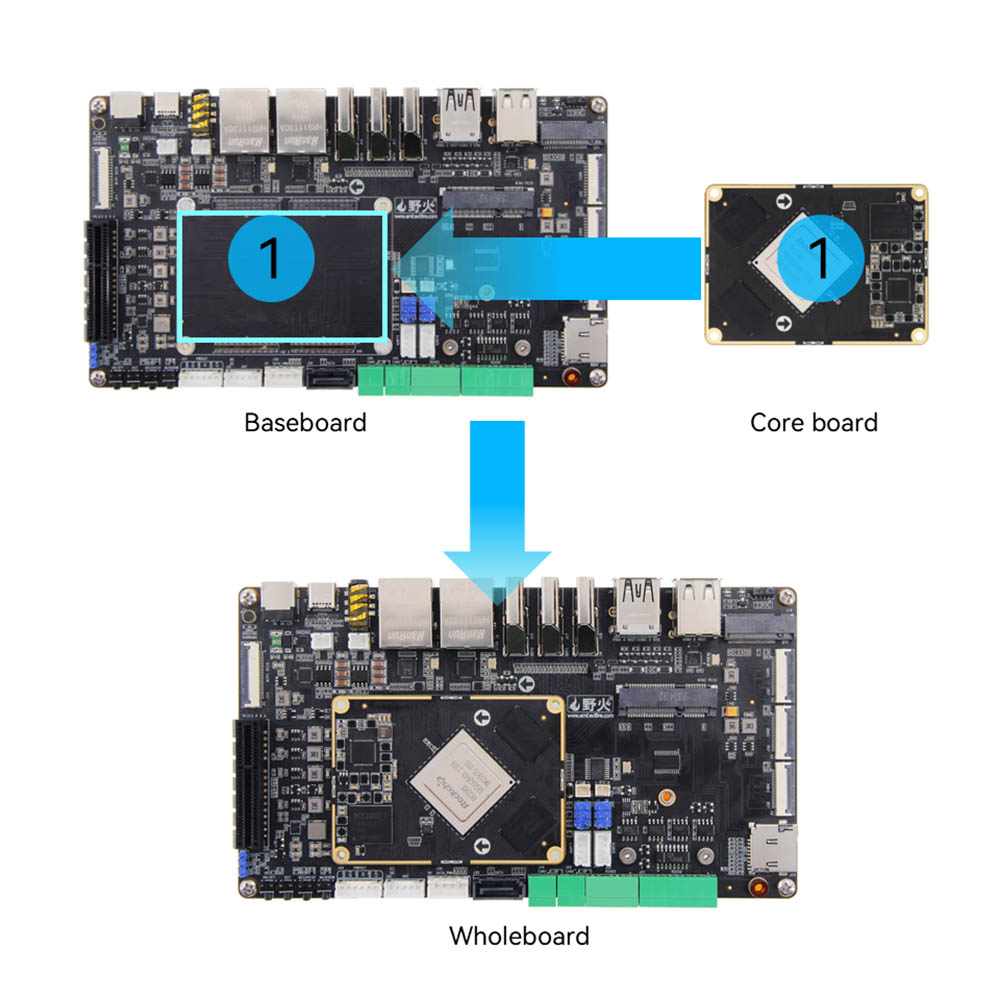

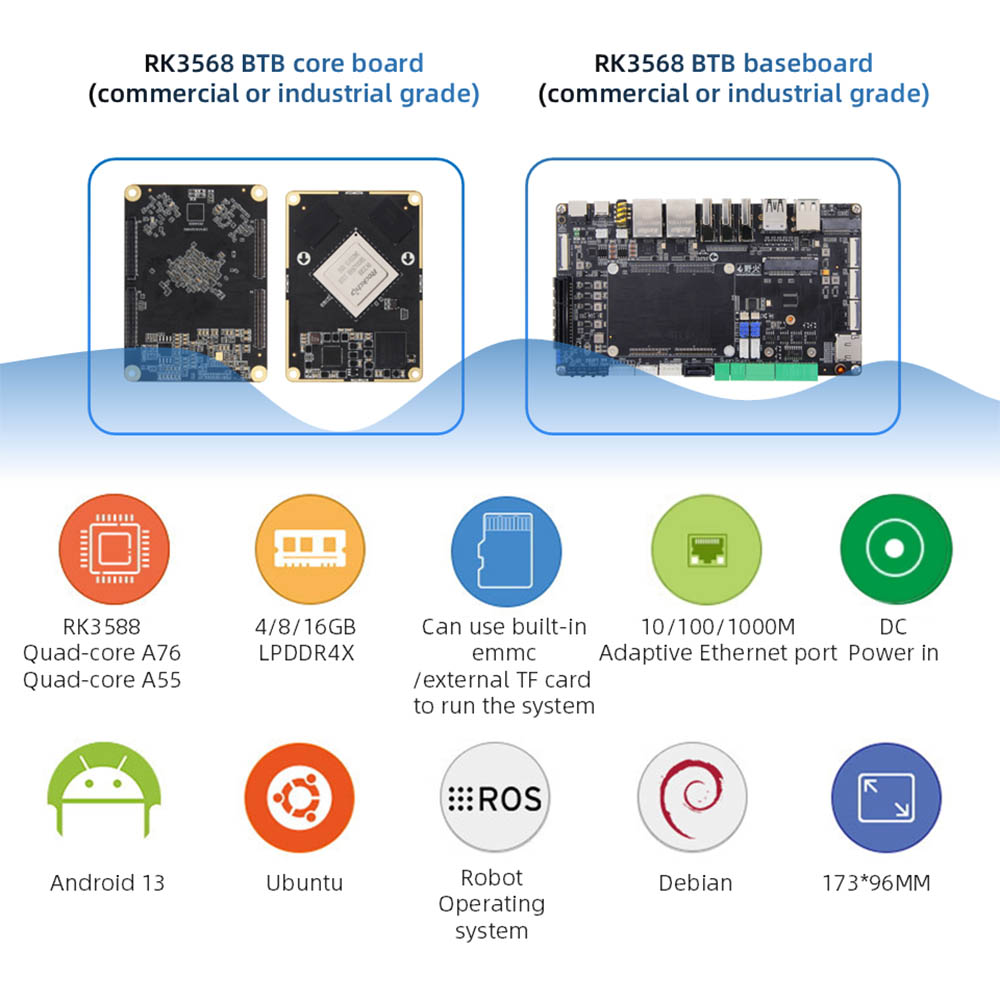

La scheda madre BTB è costituita da una scheda centrale e una board/ battiscopa.

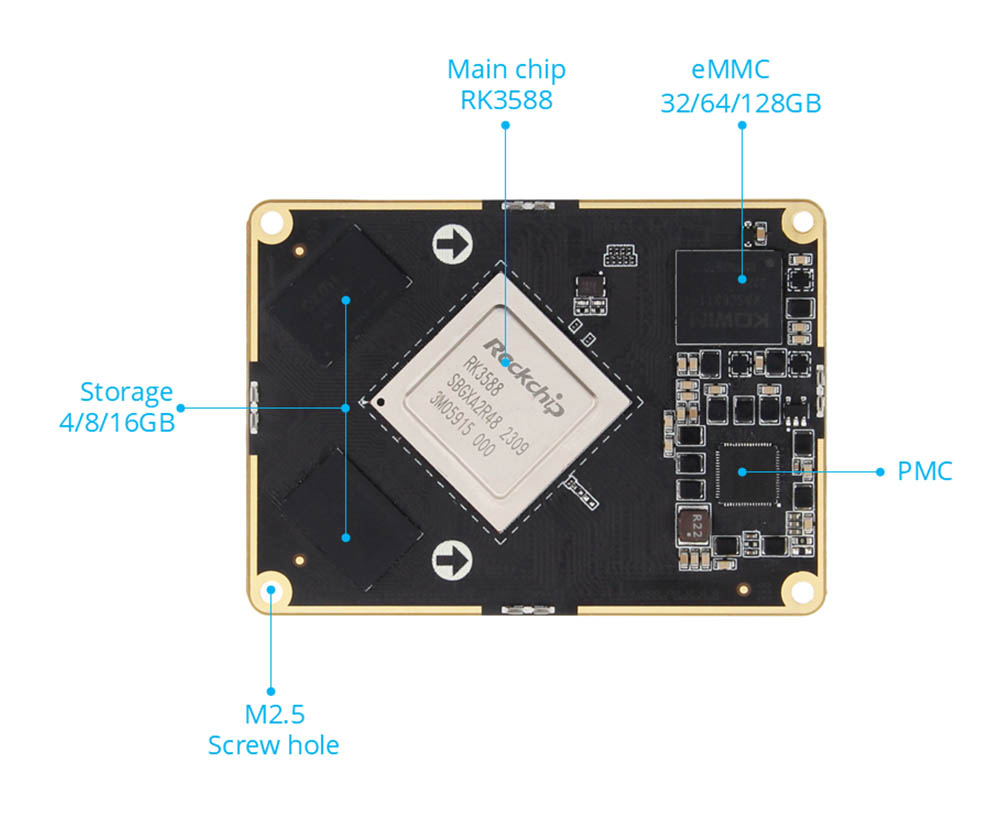

Parametri della scheda core RK3588

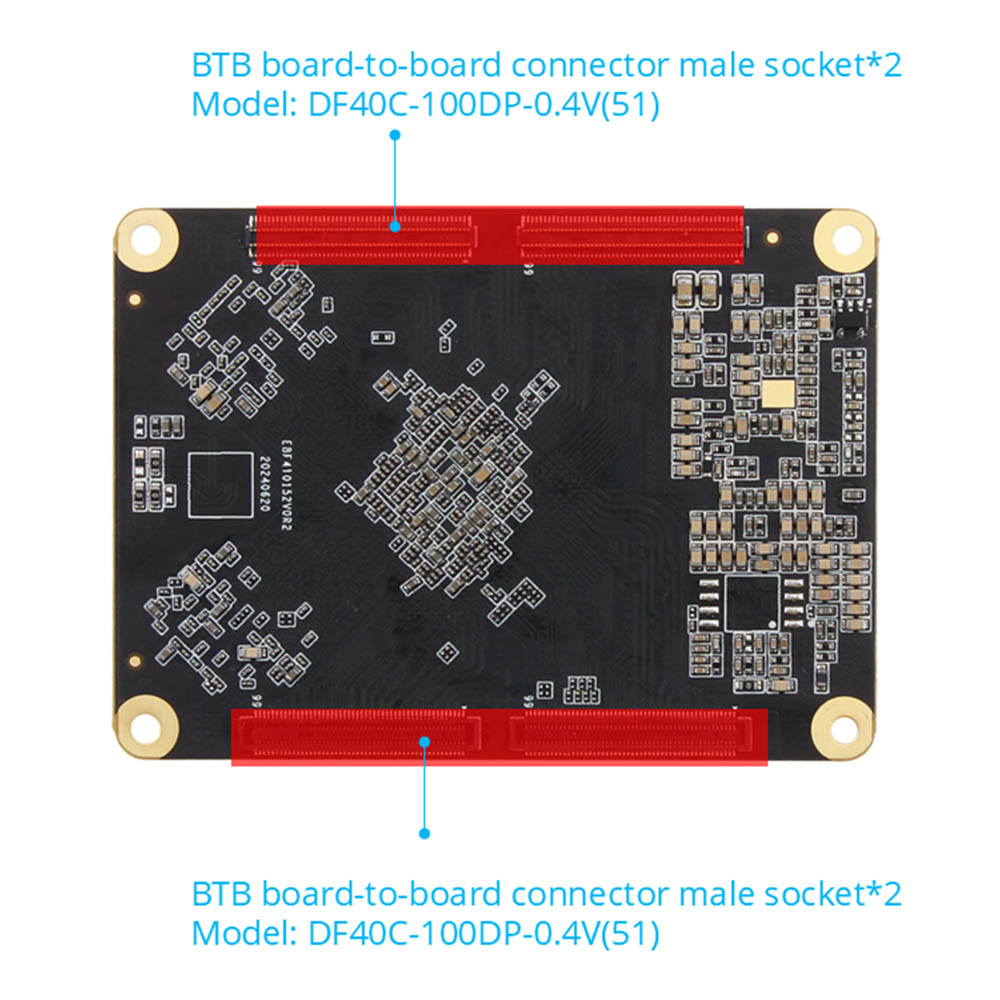

● Connettore: connettore maschile: DF40C-100DP-0.4V (51) Connettore femminile: DF40C-100DS-0.4V (51)

● CHIP principale: RK3588 (quad-core A76 + quad-core A55, Mali-G610, potenza di calcolo 6tops) BTB conduce a 400 perni, spaziatura di 0,5 mm, porta a tutti i0

● Memoria: 4/8/16GB, LPDDR4/4X

● Storage: 32/64/128GB. EMMC

RK3588 Board-To-Board Development Board

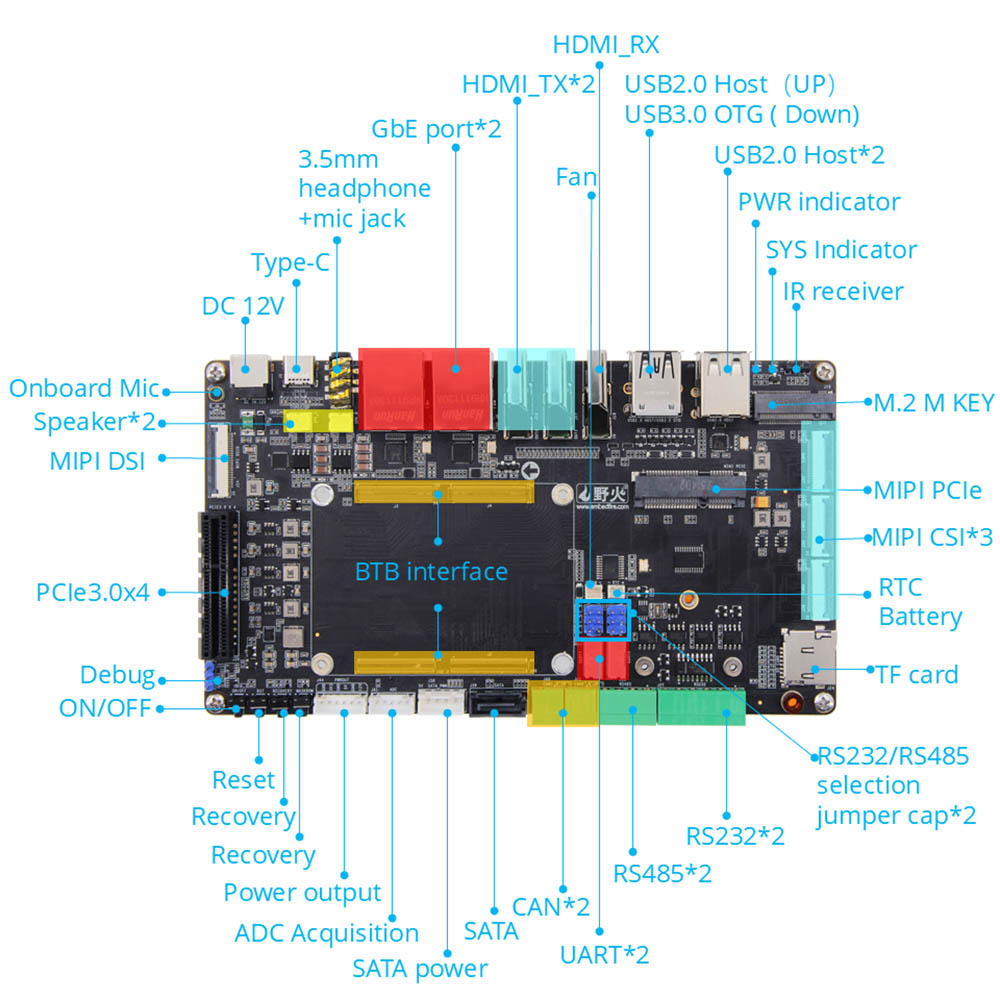

Parametri di battiscopa RK3588

● Connettore: maschio: DF40C-100DP-0.4V (51) Femmina: DF40C-100DS-0.4V (51)

● Interfaccia di potenza: 12V@2A DC Input, interfaccia DC*1; Interfaccia di output di alimentazione*1

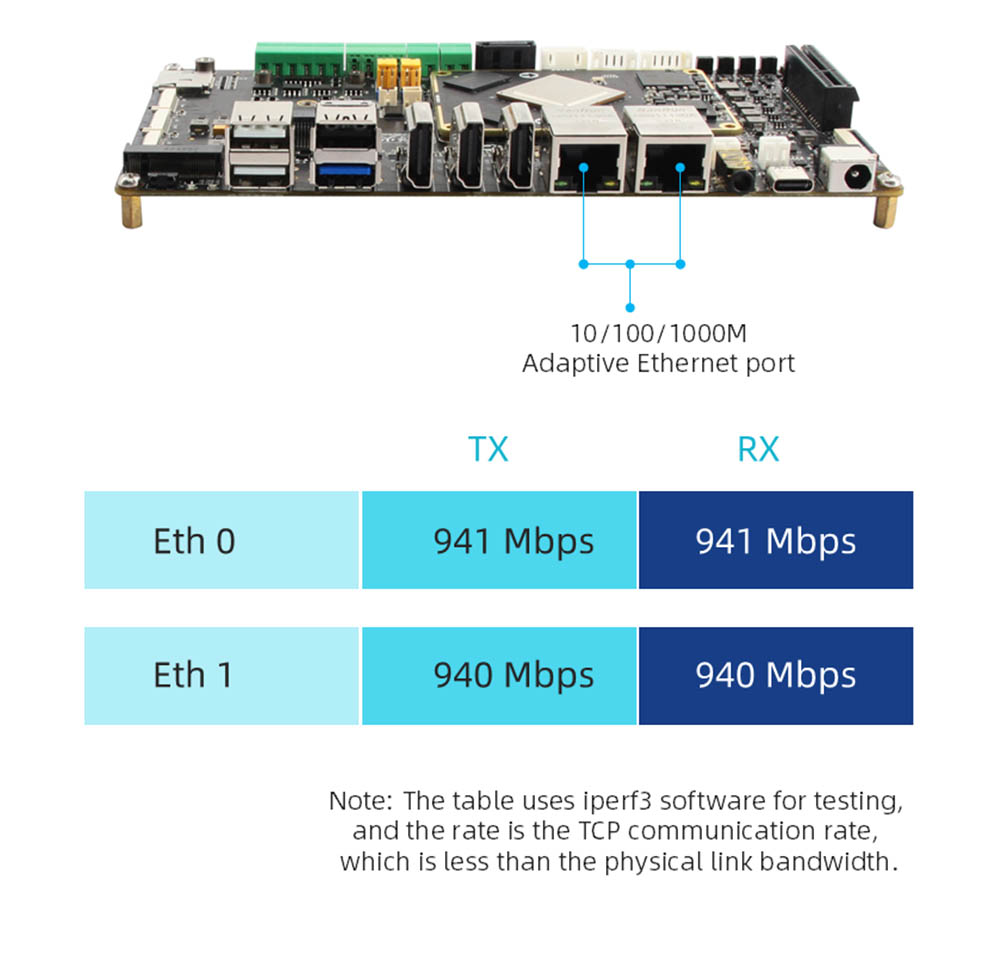

● Ethernet: porta di rete Gigabit*2, supporto 10/10/1000 Mbps Trova di trasmissione dei dati

● HDMI: input HDMI12.0*1, fino a 3840x2160@60fps; Output HDMI2.1*2, supporta più schermate con altre schermate, massima risoluzione 7680x4320@60Hz (risoluzione 8K)

● MIPI-DSI: Interfaccia della schermata MIPI*2 (anteriore*1, retro*1), può essere collegato alla schermata MIPI di incendi, supporta più schermate con altre schermate; Risoluzione massima della modalità MIPI singolo 1920*1080@60Hz

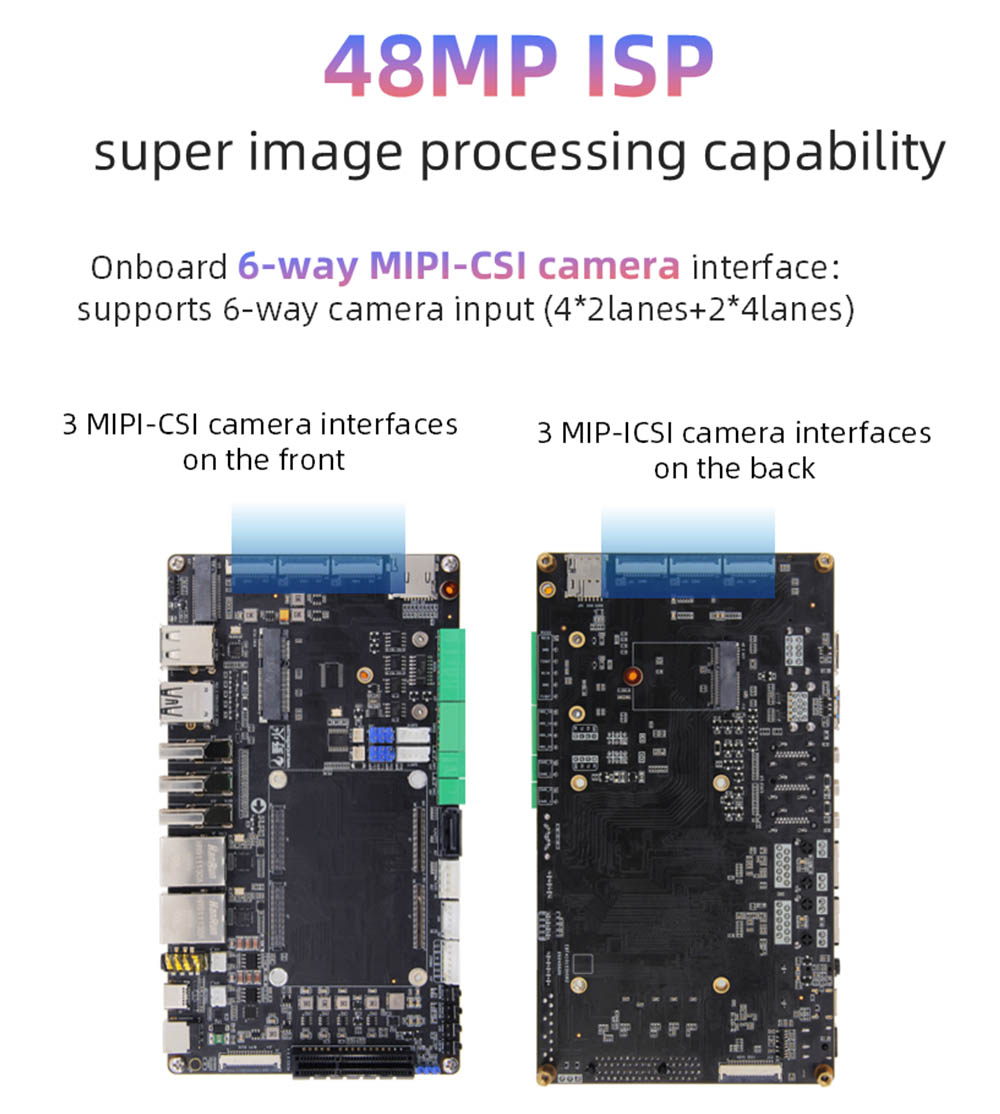

● MIPI-CSI: Interfaccia della telecamera MIPI*6 (anteriore*3, retro*3), può essere collegato alla fotocamera MIPI per incendi

● USB2.0: interfaccia USB-HOSTTYPE-A*3

● USB3.0: interfaccia USB-OTGTYPE-A*1; Interfaccia di tipo-C*1, può essere utilizzato per la combustione del firmware, supporta il protocollo DP1.4

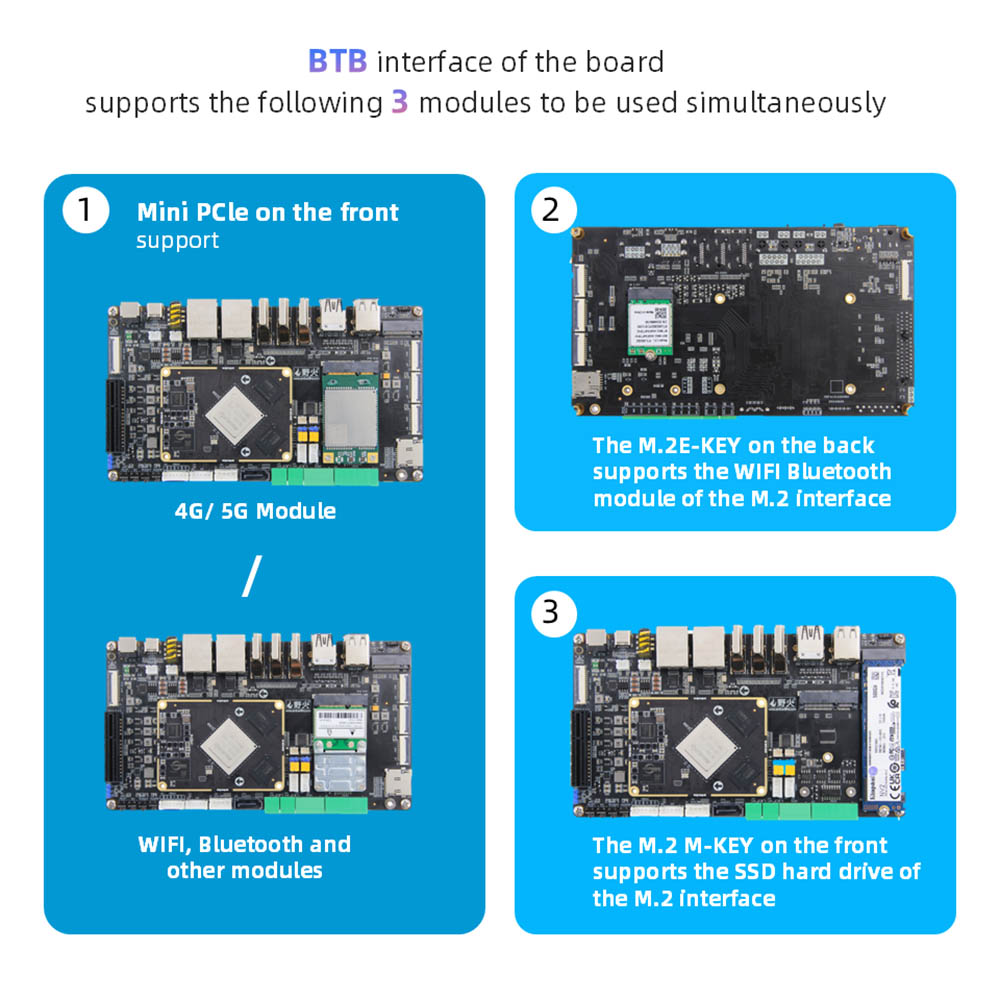

● Interfaccia PCLE: interfaccia mini-pcLe*1, può essere utilizzata con scheda di rete WiFi a prova intera o a metà altezza, modulo 4G o altro modulo di interfaccia mini-pcle: PCLE3.0x4 Interfaccia*1

● Interfaccia M.2: interfaccia M.2EKEKE*1, supporta il modulo di scheda di rete wireless M.2 e-Ke; M.2 m Interfaccia chiave*1, Supporto M.2 M-KEY PCLE3.0*4LANES Specifica 2280 Disk rigido

● Porta della scheda TF: supporto per scheda Micro SD (TF)*1, Supporta il sistema di avvio della scheda TF, fino a 512 GB

● Porta della scheda SIM: supporto scheda SIM*1, la funzione della scheda SIM deve essere utilizzata con il modulo 4G

● Interfaccia SATA: interfaccia SATA standard*1; Interfaccia di alimentazione SATA*1, supporta l'output 12V

● CAN: CAN*2

● ADC: interfaccia di acquisizione ADC*1

● Porta seriale del debug:

● Porta seriale di debug*1 (UART2), parametro predefinito 1500000-8-N-1; Porta seriale UART*2 (UART7 e UART9); Rs232*2 (uart4 e uart7);

● RS485*2 (UART4 e UART7); RS232/RS485 Selezione Interfaccia jumper*2

● Audio: microfono microfono a bordo*1; Interfaccia di altoparlanti SPK*2, può collegare l'uscita per cuffie per altoparlanti alimentari 3W + INGRESSO MICROPHONE INTERFACCIO 2 IN-1*1

● Pulsante: pulsante ON/OFF*1; Button Maskrom*1; Pulsante di recupero*1; Pulsante di ripristino*

● LED: indicatore di potenza*1; Indicatore di sistema*1

● Ricevitore a infrarossi: supporto Funzione di controllo remoto a infrarossi

● RTC: socket di alimentazione RTC*1

● Interfaccia della ventola: supporto di supporto del raffreddamento alla ventola 5V o 12V

RK3588 Board-To-Board Development Board

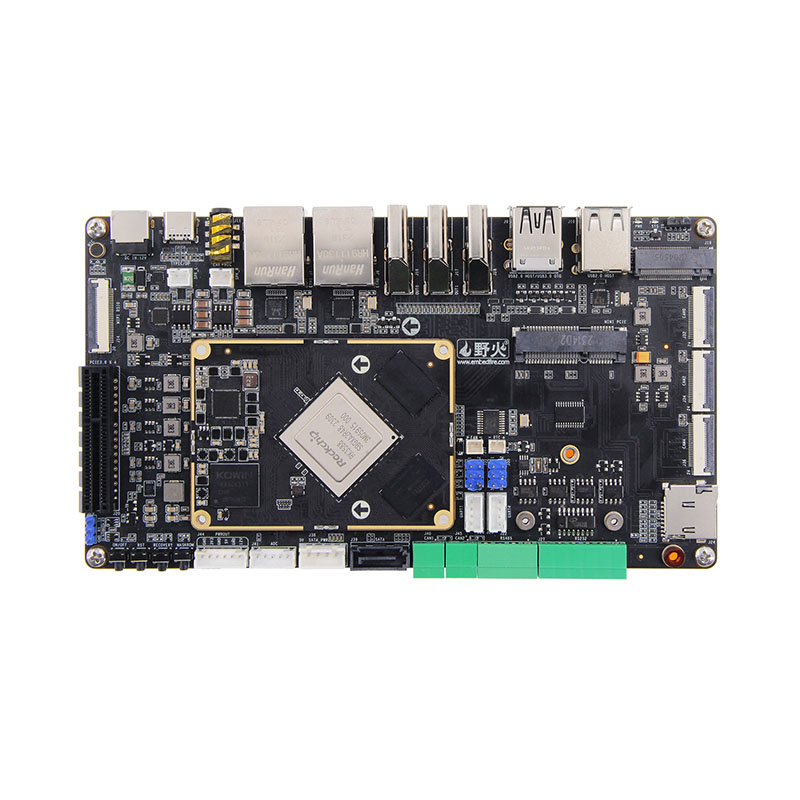

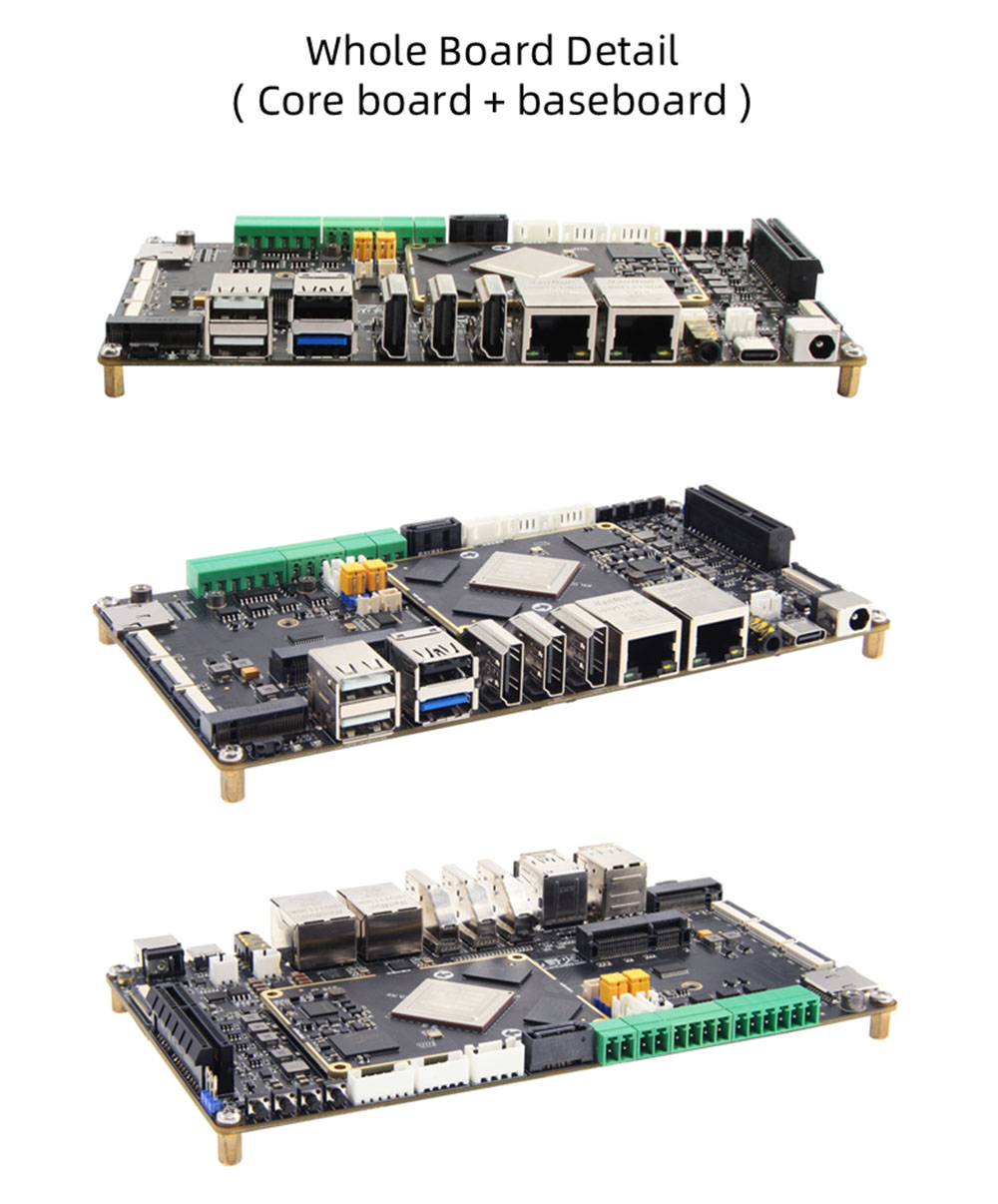

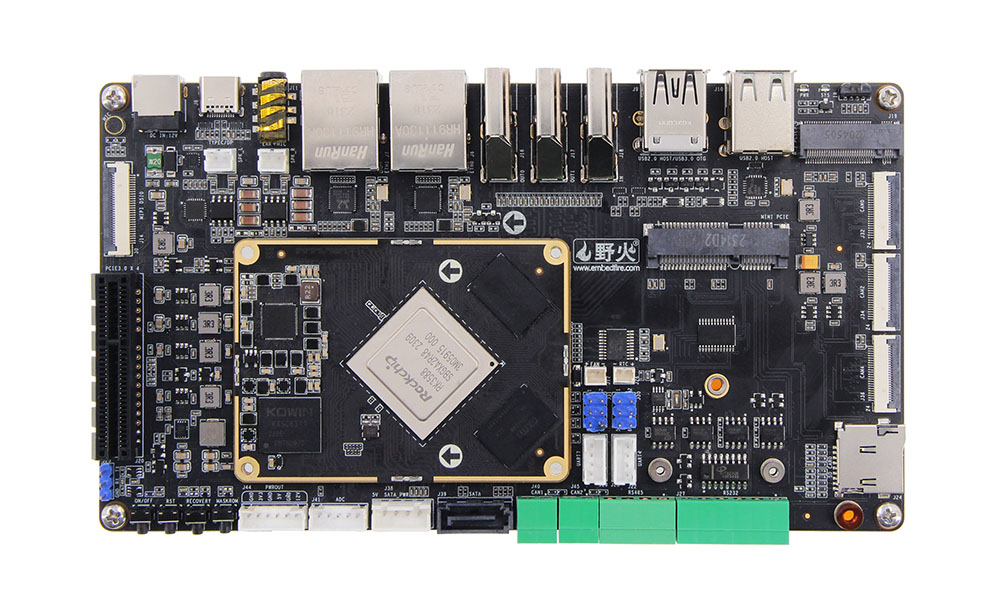

Dettagli della scheda RK3588

RK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development Board


Applicazioni tipiche

● AI Edge Computing : Sicurezza intelligente , Trasporto intelligente , Smart City, Video Analytics.

● Automazione industriale: controllo PLC, visione artificiale.

● Robotica: navigazione autonoma alimentata dall'intelligenza artificiale.

● Applicazioni a veicolo : Sistema di intrattenimento in auto, sistema di navigazione in auto.

● Segnale digitale: pubblicità multi-schermo 8K.

● Attrezzature mediche: endoscopi medici, sistemi di imaging ad ultrasuoni


Download e supporto

● PDF da foglio dati

● Manuale dell'utente hardware

● Documentazione Linux/Android

● Supporto tecnico di contatto
