Rockchip RK3588 Board

Caratteristiche RKK3588

● Processo avanzato 8nm, architettura a 64 bit a 64 bit, alte prestazioni, basso consumo di energia

● GPU MALI-G610 MC4 ARM, modulo di accelerazione grafica 2D dedicata

● 6Tops NPU, abilitando vari scenari di intelligenza artificiale

● codifica e decodifica video 8k, output di visualizzazione 8k

● Interfacce di visualizzazione multipla integrate, supporto multi-schermo di supporto

● Capacità di elaborazione delle immagini super, ISP a 48 MP, supporto per più ingressi della fotocamera

● Interfacce ricche ad alta velocità (PCIE, Type-C, SATA, Gigabit Ethernet), facile da espandere

● OS Android e Linux

RK3588 Board Introduzione

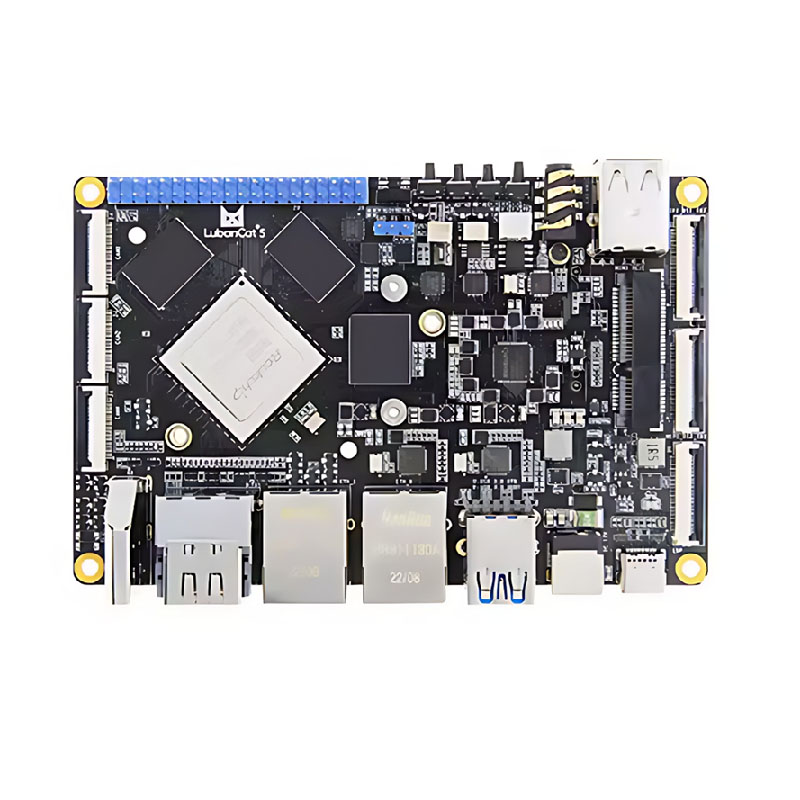

1. TP-5 Il computer a scheda singola RK3588 è una potente scheda di sviluppo che può essere utilizzata come computer a scheda singola ad alte prestazioni e scheda madre incorporata per display, controllo, trasmissione di rete, archiviazione di file, bordo e altri scenari.

2. Utilizzare RockChip RK3588 come chip principale, utilizzando la tecnologia di processo avanzata 8nm, con la più alta frequenza principale fino a 2,4 GHz, integrando Cortex-A76 a 64 bit Cortex-A76 e Output di 8K a 64 bit per la codifica a 64 bit per la codifica a 64 bit. Ha funzionalità di elaborazione delle immagini super, supporta l'input multi-fotocamera, supporta la visualizzazione differenziale multi-schermo e ha una NPU indipendente integrata per potenziare vari scenari di intelligenza artificiale.

3. Fornisce una varietà di combinazioni di memoria e archiviazione tra cui scegliere, configurazione hardware di bordo bilanciata e ampia gamma di applicazioni.

4. La NPU indipendente integrata ha una potenza di calcolo fino a 6toP, consentendo vari scenari di intelligenza artificiale.

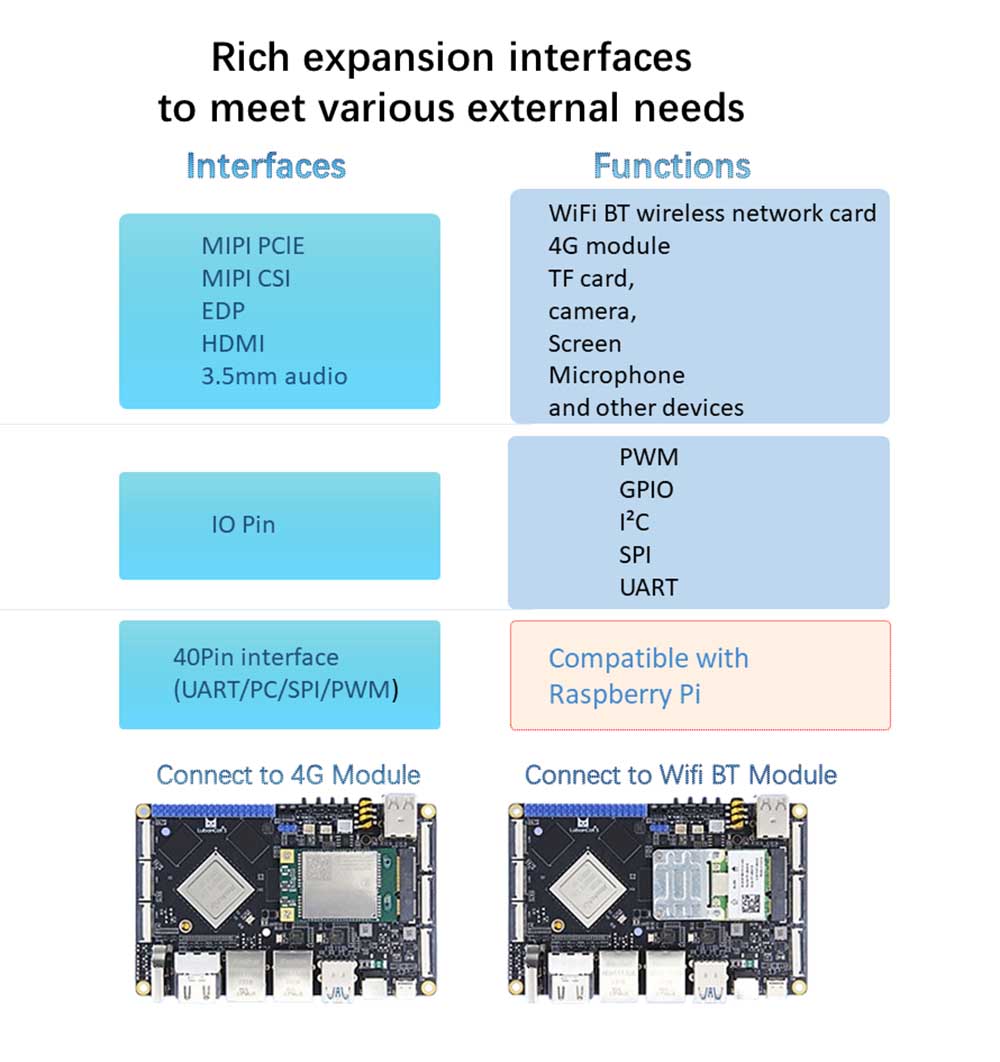

5. Alta integrazione, con ricche interfacce di espansione, dotate di porta Ethernet Gigabit, USB3.0, USB2.0, minipcle, minihdmi, interfaccia dello schermo MIPI e interfaccia della fotocamera MIPI, interfaccia audio, ricezione a infrarossi, supporto per schede TF, ecc. Impostato, conduci per lead 40Pin non pertinenti a 40Pin, compatibile con l'interfaccia di Raspberry.

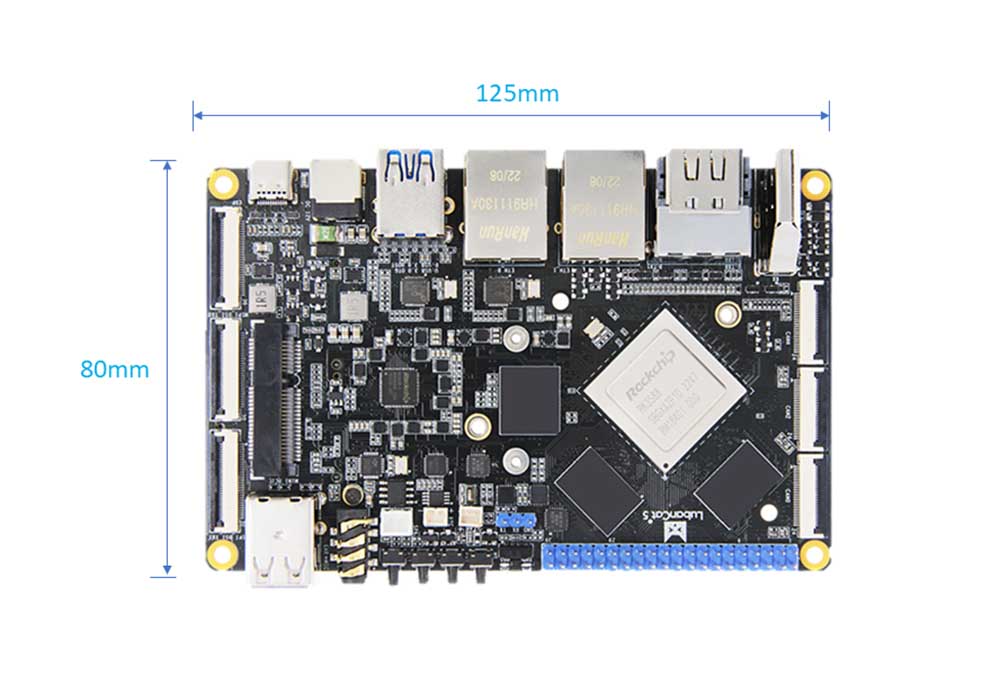

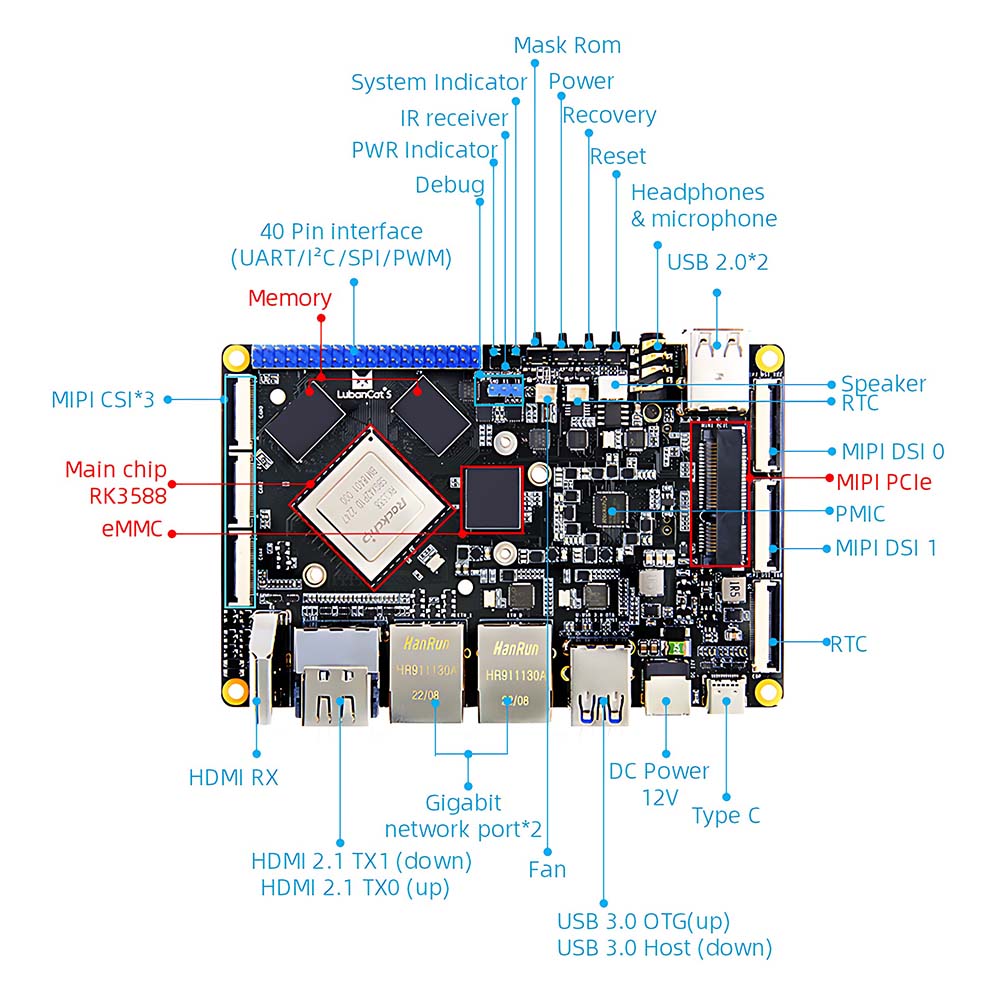

Parametri della scheda RK3588

● Interfaccia di potenza: 12V@2A DC Input, DC5.5*2.1 Interfaccia

● CHIP principale: RK3588 (quad-core A76+quad-core A55, Mali-G610, Power di calcolo 6T)

● Memoria: 4/8/16GB, LPDDR4X (altri requisiti di archiviazione possono essere personalizzati)

● Storage: 0/32/64/128GB, EMMC (altri requisiti di archiviazione possono essere personalizzati)

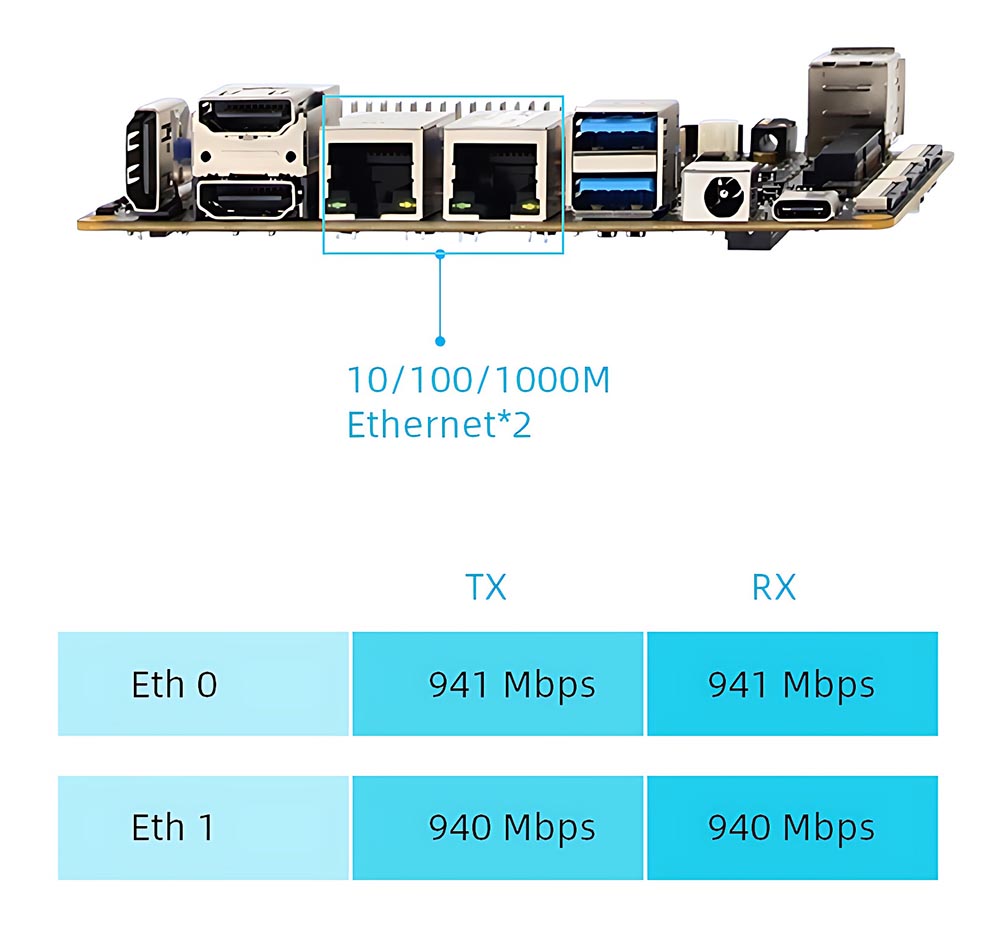

● Ethernet: porta di rete Gigabit*2, supporta la velocità di trasmissione dei dati 10/100/1000 Mbps

● HDMI: input HDMI2.0*1, fino a 3840x2160@60fps; Output HDMI2.1*2, supporta il display multi-schermo con altre schermate, massima risoluzione 7680x4320@60Hz (risoluzione 8K)

● EDP: Interfaccia dello schermo EDP*1, supporta il display multi-schermo con altre schermate, la risoluzione più alta è 3840x2160@60Hz

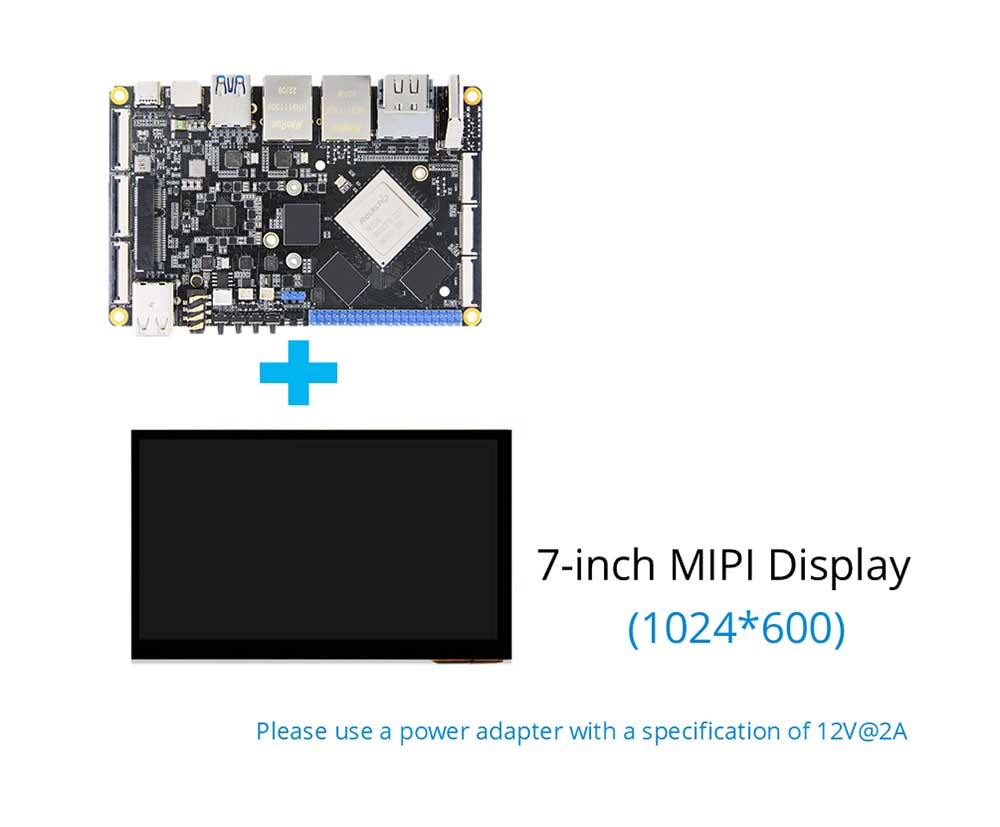

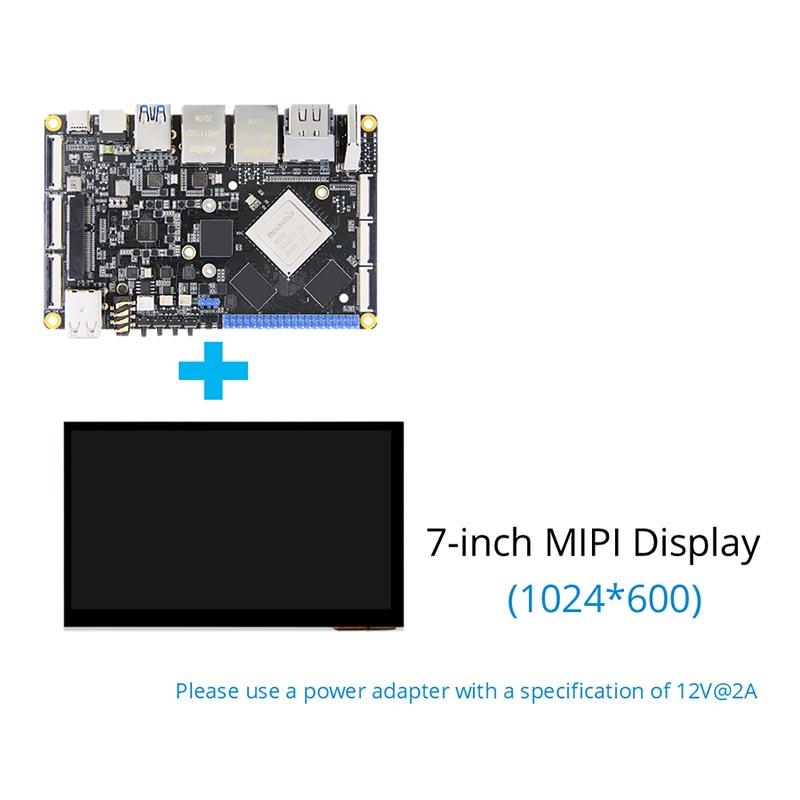

● MIPI DSI: Interfaccia dello schermo MIPI*2, supporta il display differenziale multi-schermo con altre schermate: La risoluzione massima in modalità MIPI singola è 1920*1080@60Hz

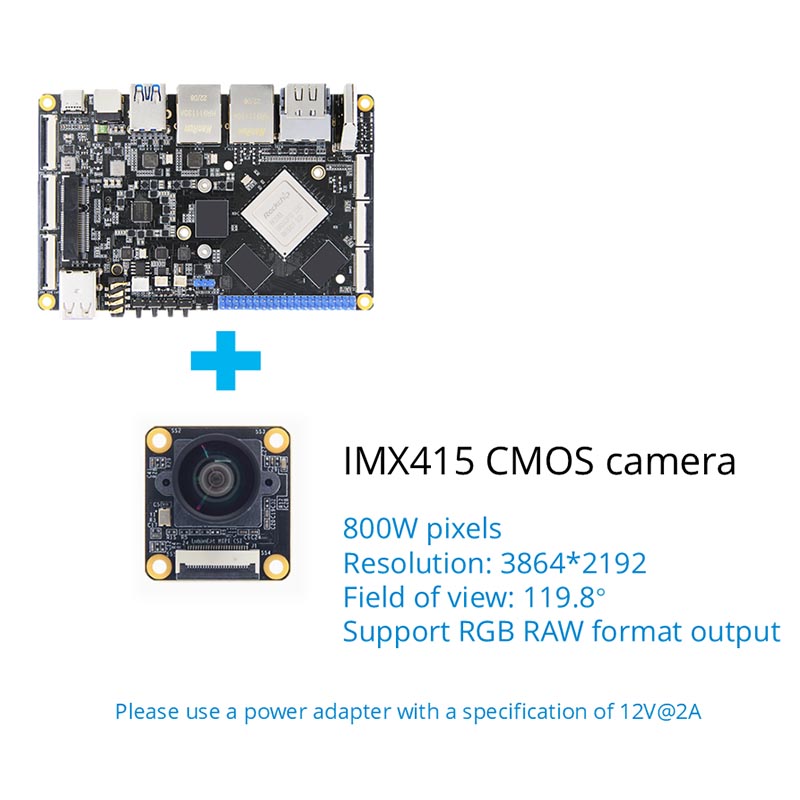

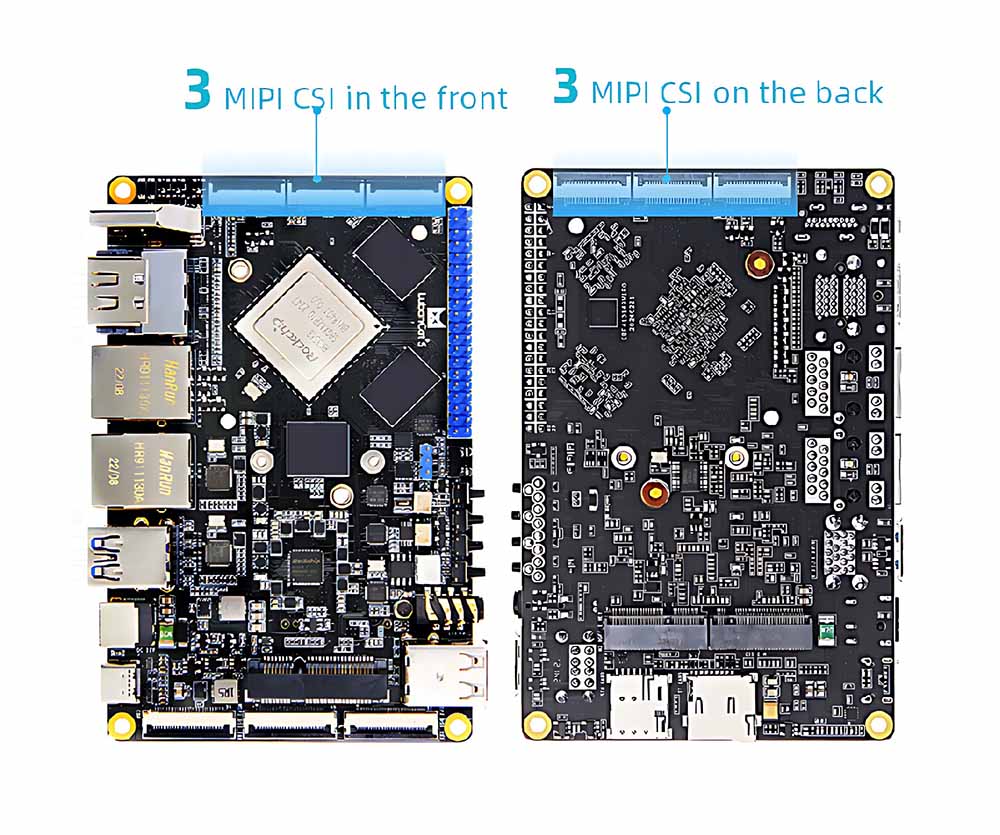

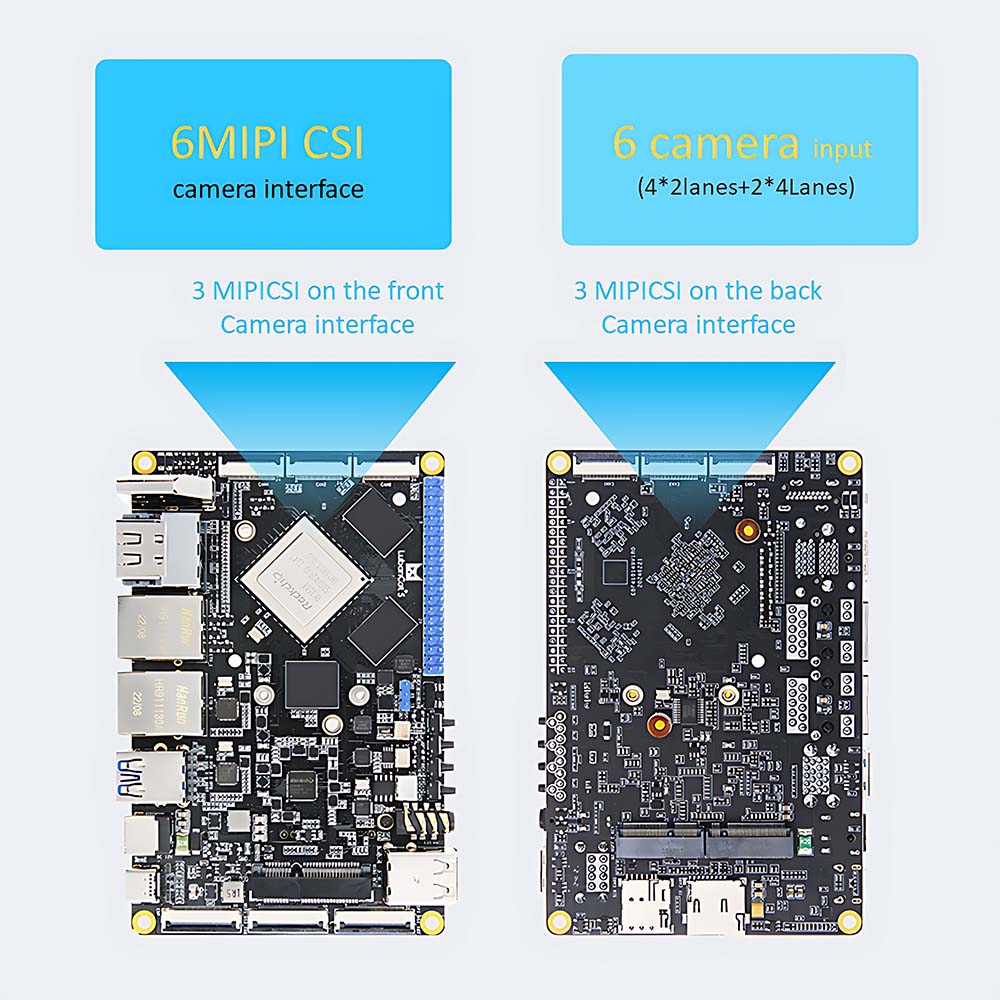

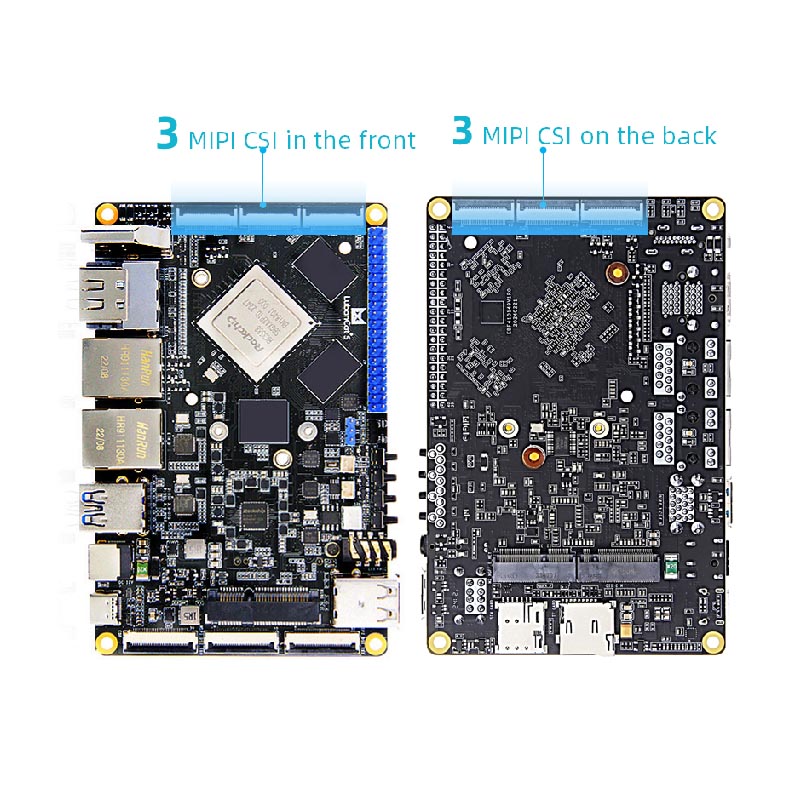

● MIPI CSI: interfaccia della fotocamera MIPI*6 (anteriore*3, retro*3)

● USB2.0: interfaccia USB-HOSTTYPE-A*1; Interfaccia USB-OTGTYPE-A*1

● USB3.0: interfaccia USB-HOSTTYPE-A*2; L'interfaccia USB-Otgtype-C*1, può essere utilizzata per la combustione del firmware, supporta il protocollo DP1.4

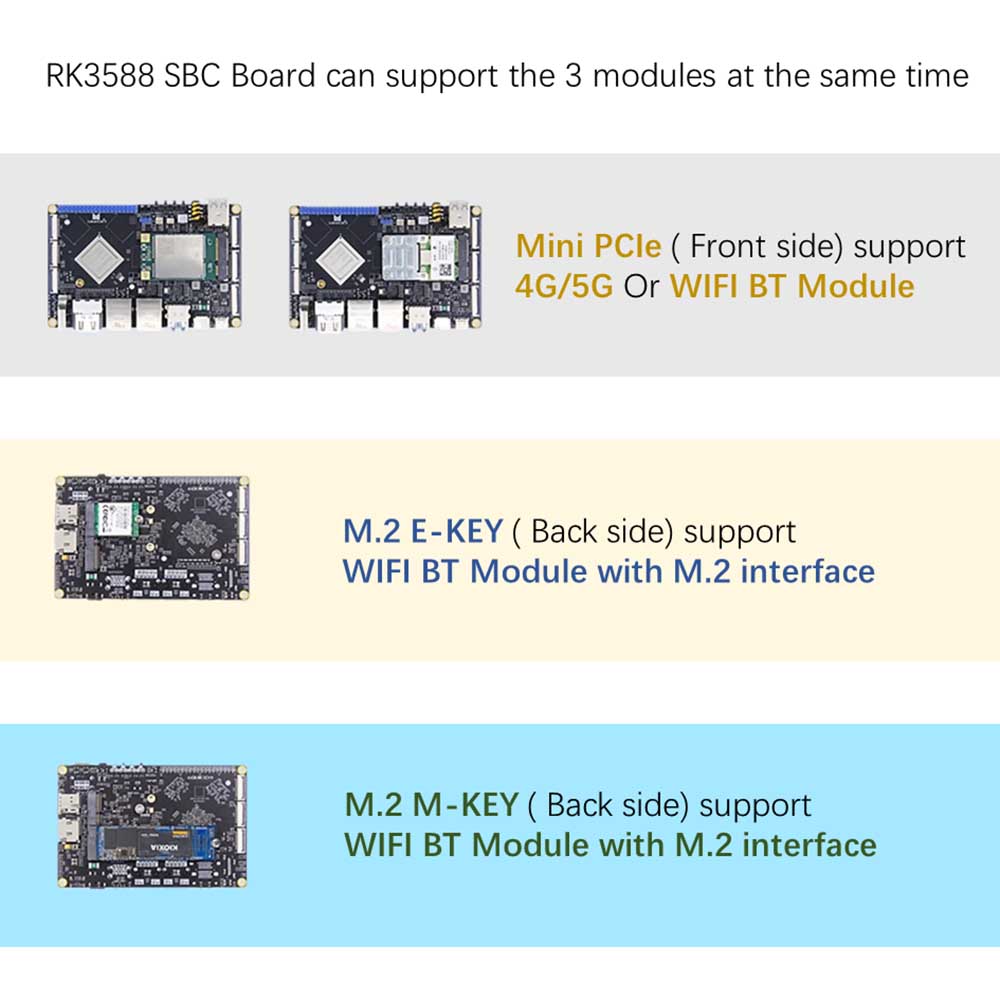

● Interfaccia PCLE: interfaccia mini-pclo, può essere utilizzata con schede di rete WiFi a alta altezza o a metà altezza, moduli 4G o altri moduli di interfaccia mini-pclo

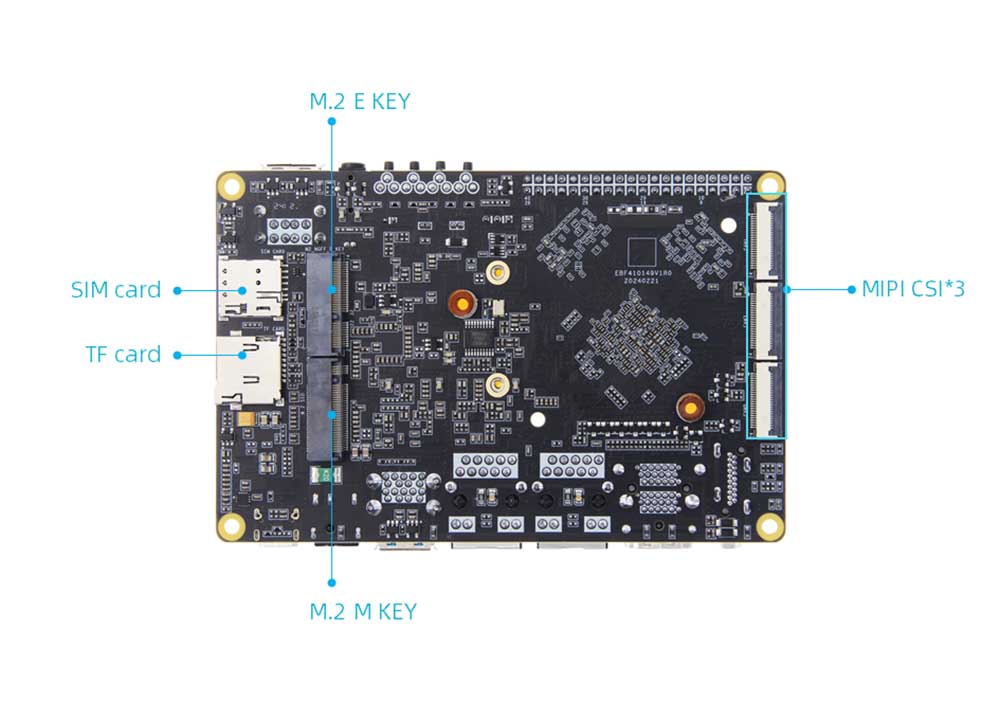

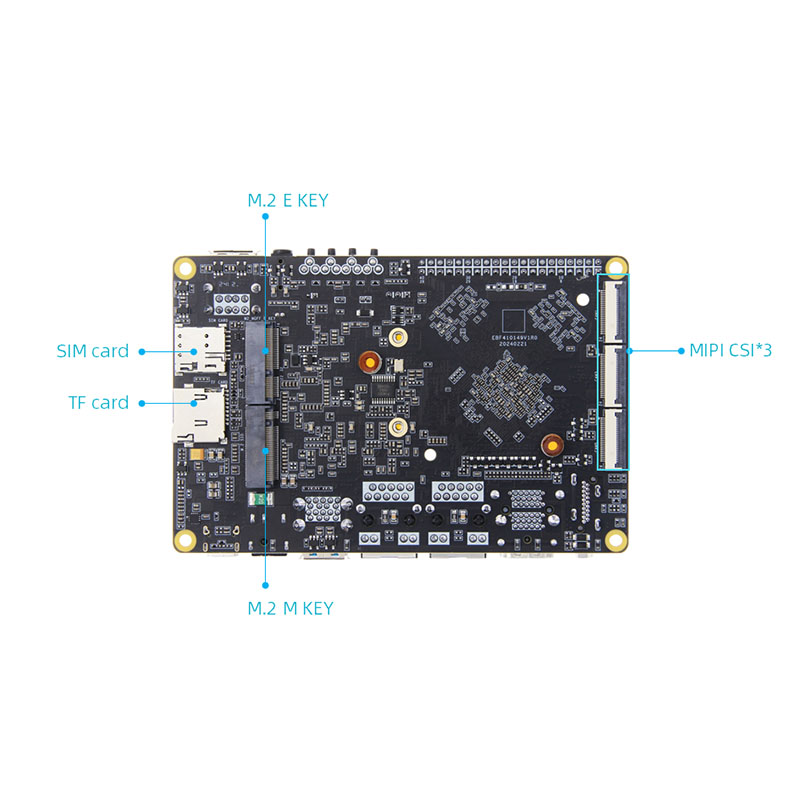

● Interfaccia M.2: interfaccia M.2EKEKE*1, supporta il modulo di scheda di rete wireless M.2 e-Ke; M.2 M Interfaccia chiave*1, Supporto M.2 M-Ke PCLE3.0*4LANES Specifica 2280 Drug hard

● Sim+supporto per scheda TF: supporto per scheda SIM*1, supporto per scheda Micro SD (TF)*1, Supporta la scheda TF per avviare il sistema, è necessario utilizzare fino a 512 GB, è necessario utilizzare la funzione della scheda SIM con modulo 4G

● Interfaccia 40pin: compatibile con l'interfaccia Raspberry PI 40pin, supporta funzioni PWM/GPIO/PC/SPI/UART

● Porta seriale di debug: parametro predefinito 1500000-8-N-1

● Audio: microfono microfono a bordo*1; Interfaccia SPK Speaker*1. Può essere collegato all'altoparlante di potenza da 1 W; Output per cuffie + Ingresso microfono 2 in 1 Interfaccia*1

● Pulsanti: pulsante di accensione*1; pulsante Maskrom*1; pulsante di ripristino*1; pulsante di ripristino*1

● LED: luce indicatore di potenza*1; Luce indicatore di sistema*1

● Ricevitore a infrarossi: supporta la funzione di controllo remoto a infrarossi

● RTC: chip RTC a bassa potenza a bassa potenza + socket di alimentazione RTC*1

● Interfaccia della ventola: supporta l'installazione di ventole da 5 V o 12V per il raffreddamento
