Rockchip RK3588 Core Board Board to Board

Caratteristiche RKK3588

 Processo avanzato 8nm, architettura a 64 bit a 64 bit, alte prestazioni, basso consumo energetico

 GPU ARM Mali-G610 MC4, modulo di accelerazione grafica 2D dedicata

 6Tops NPU, abilitando vari scenari di intelligenza artificiale

 Codifica e decodifica video 8K, output di visualizzazione 8K

 Interfacce di visualizzazione multipla integrate, supporto multi-schermo di supporto

 Funzionalità di elaborazione delle immagini super, ISP 48MP, supporto per più ingressi della fotocamera

 Interfacce ricche ad alta velocità (PCIE, Type-C, SATA, Gigabit Ethernet), facile da espandere

 OS Android e Linux

Parametri del prodotto

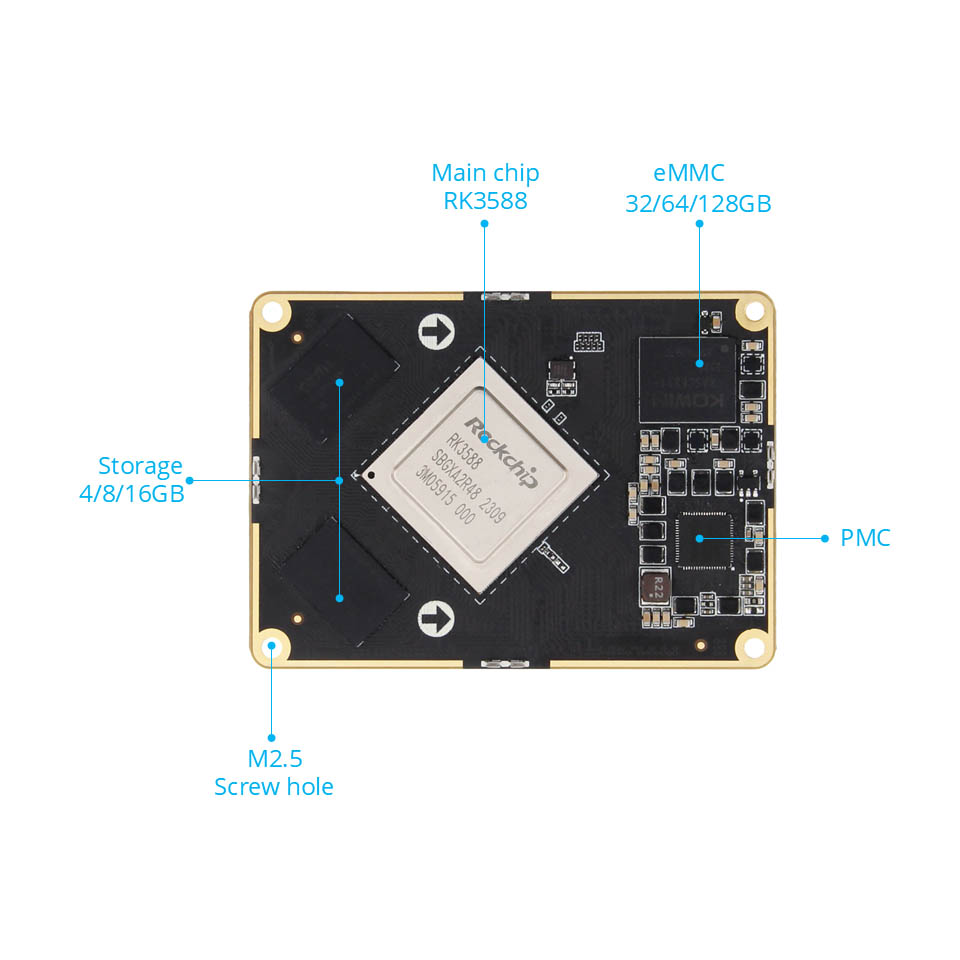

Parametri della scheda core RK3588

 Connettore: connettore maschile: DF40C-100DP-0.4V (51) Connettore femminile: DF40C-100DS-0.4V (51)

 Chip principale: RK3588 (quad-core A76 + quad-core A55, mali-G610, potenza di calcolo 6tops) BTB conduce a 400 perni, spaziatura di 0,5 mm, porta a tutti i0

 Memoria: 4/8/16GB, LPDDR4/4X

 Archiviazione: 32/64/128GB.emmc

Parametri di battiscopa RK3588

 Connettore: maschio: DF40C-100DP-0.4V (51) Femmina: DF40C-100DS-0.4V (51)

 Interfaccia di potenza: 12V@2A DC Input, interfaccia DC*1; Interfaccia di output di alimentazione*1

 Ethernet: porta di rete Gigabit*2, supporto 10/10/1000 Mbps Trova di trasmissione dei dati

 HDMI: input HDMI12.0*1, fino a 3840x2160@60fps; Output HDMI2.1*2, supporta più schermate con altre schermate, massima risoluzione 7680x4320@60Hz (risoluzione 8K)

 MIPI-DSI: Interfaccia della schermata MIPI*2 (frontale*1, retro*1), può essere collegato alla schermata MIPI di incendi, supporta più schermi con altre schermate; Risoluzione massima della modalità MIPI singolo 1920*1080@60Hz

 MIPI-CSI: interfaccia della fotocamera MIPI*6 (anteriore*3, retro*3), può essere collegato alla fotocamera MIPI per incendi

 USB2.0: interfaccia USB-HOSTTYPE-A*3

 USB3.0: interfaccia USB-OTGTYPE-A*1; Interfaccia di tipo-C*1, può essere utilizzato per la combustione del firmware, supporta il protocollo DP1.4

 Interfaccia PCLE: Interfaccia mini-pclo*1, può essere utilizzata con scheda di rete WiFi a metà o mezzo altezza, modulo 4G o altro modulo di interfaccia mini-pcle: interfaccia PCLE3.0x4*1

 Interfaccia M.2: interfaccia M.2EKEKE*1, supporta il modulo di scheda di rete wireless M.2 e-Ke; M.2 m Interfaccia chiave*1, Supporto M.2 M-KEY PCLE3.0*4LANES Specifica 2280 Disk rigido

 Porta della scheda TF: supporto per scheda Micro SD (TF)*1, Supporta il sistema di avvio della scheda TF, fino a 512 GB

 Porta della scheda SIM: supporto scheda SIM*1, la funzione della scheda SIM deve essere utilizzata con il modulo 4G

 Interfaccia SATA: interfaccia SATA standard*1; Interfaccia di alimentazione SATA*1, supporta l'output 12V

 Can: can*2

 ADC: interfaccia di acquisizione ADC*1

 Porta seriale di debug:

 Porta seriale di debug*1 (UART2), parametro predefinito 1500000-8-N-1; Porta seriale UART*2 (UART7 e UART9); Rs232*2 (uart4 e uart7);

 RS485*2 (UART4 e UART7); RS232/RS485 Selezione Interfaccia jumper*2

 Audio: microfono microfono a bordo*1; Interfaccia di altoparlanti SPK*2, può collegare l'uscita per cuffie per altoparlanti alimentari 3W + INGRESSO MICROPHONE INTERFACCIO 2 IN-1*1

 Pulsante: pulsante ON/OFF*1; Button Maskrom*1; Pulsante di recupero*1; Pulsante di ripristino*

 LED: indicatore di potenza*1; Indicatore di sistema*1

 Ricevitore a infrarossi: supporto Funzione di controllo remoto a infrarossi

 RTC: socket di alimentazione RTC*1

 Interfaccia della venta
