Rockchip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Scheda può essere utilizzato come computer a bordo singola ad alte prestazioni e scheda madre incorporata per display, controllo, trasmissione di rete, archiviazione di file, emendamento e altri scenari.

2. Usando RockChip RK3566 come chip principale, adotta la tecnologia di processo a 22 nm, con una frequenza principale fino a 1,8 GHz, integrata con il processore di grafica a 4k di grafica a marcia e grafica di Malig522ee, un processore di grafica a marcia, di Malig522ee, un processore di grafica di Malig522ee, supporta che si utilizzano una grafica a base di grafica, supportano i graphics di Malig50 applicazioni.

3. Fornire una varietà di combinazioni di memoria e archiviazione tra cui scegliere, la configurazione hardware di bordo è bilanciata e la gamma di applicazioni è ampia.

4. La potenza di calcolo NPU indipendente integrata può raggiungere 1TOPS, che può essere utilizzata per applicazioni AI di intelligenza artificiale leggera.

5. Elevata integrazione, con ricche interfacce di espansione, con porta Ethernet Gigabit, HDMI, EDP, Minipcle, USB3.0, USB2.0, Interfaccia dello schermo MIPI e Interfaccia della fotocamera MIPI, Interfaccia audio e altre periferiche, possono dare un gioco completo alle prestazioni del processore e ad espandere ulteriormente gli scenari di utilizzo della scheda.

6. Supporta ufficialmente le immagini del sistema operativo di Ubuntu, e possono essere applicati a una varietà di ambienti di applicazione.

7. Completamente open source, fornendo tutorial ufficiali, kit di sviluppo del driver SDK completo, schemi di progettazione e altre risorse, puoi facilmente iniziare senza punti ciechi.

Caratteristiche del prodotto

1. SDK gratuito

2. Struttura a bordo a bordo. RK3566 RK3568 Due schede centrali sono compatibili

3. Supporta interfacce di schermate multiple, supporta l'uscita del frame fino a 4k60. Supporta HDMI, MIPI DSI, EDP, LVD

4. NPU indipendente integrata, la potenza di calcolo può raggiungere 1Tops

5. Configurazioni multiple: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. Decodifica 4K; Gigabit Ethernet Port; USB3.0

7. Fornire supporto tecnico

Parametri del prodotto

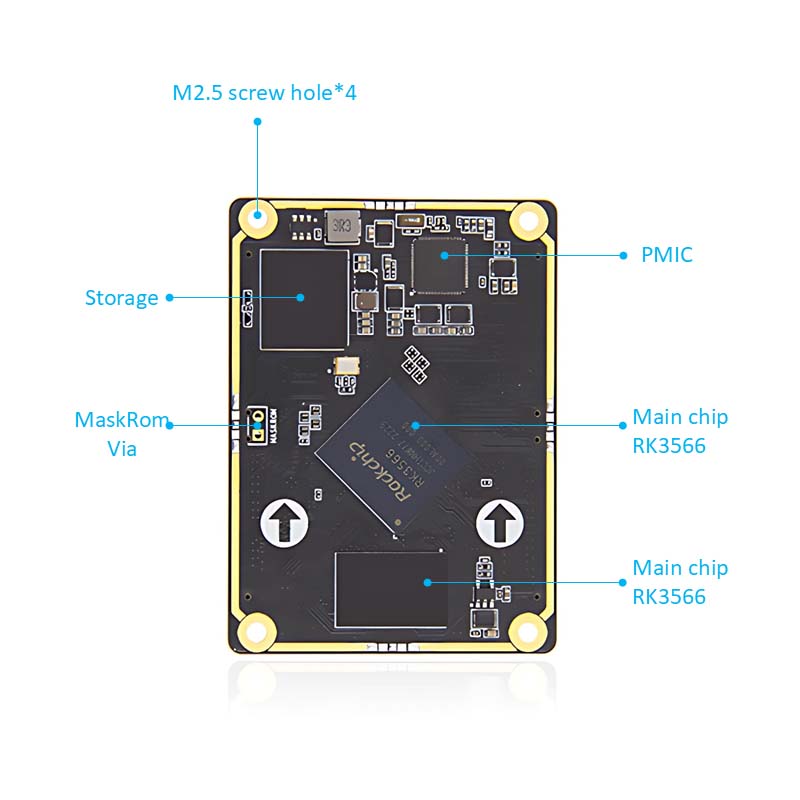

Parametri del core-board

Connettore: connettore DDR4 260pins, Modello: ASOA826-H2SB-7H

Chip principale: RK3566 (Cortex-A55 quad-core, 1,8 GHz, Mali-G52)

IO: 260 dita d'oro, spaziatura di 0,5 mm, conduci tutti i0

Memoria: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Archiviazione: 8/32/64/128GB, EMMC

Parametri di battiscopa

Connettore: connettore DDR4 260pins, Modello: ASOA826-H2SB-7H

Interfaccia di potenza: 12V@1A (1a e sopra) Ingresso DC, interfaccia DC

Ethernet: Porta Ethernet adattiva 10/10/1000m

HDMI: Interfaccia schermo HDMI2.0*1, risoluzione massima 4096*2160@60Hz

LVD: interfaccia schermo LVDS*1, canale singolo 8bit

MIPI-DSI: Interfaccia schermo MIPI*1; Risoluzione massima della modalità MIPI singolo 1920*1080@60Hz

MIPI-CSI: interfaccia della fotocamera MIPI*2, fotocamera IMX415/OV8858 Pluggable

EDP: EDP1.3 Schermate Interface*1, EDP Touch Interface*1

USB2.0: interfaccia di tipo-A*3 (host); Interfaccia di tipo-C*1 (OTG), per l'interfaccia di combustione del firmware

USB3.0: interfaccia di tipo-A*1 (host)

WiFi+Bluetooth: modulo Bluetooth WiFi a bordo, Modello: RTL8821CU

Interfaccia PCLE: interfaccia mini-pclo, può essere utilizzata con scheda di rete WiFi a massima o mezza altezza, modulo 4G o altro modulo di interfaccia mini-pclo

Porta della scheda SIM: la funzione della scheda SIM deve essere utilizzata con il modulo 4G

1²c: 1²c*2

Porta seriale: porta seriale di debug*1 (UART2) Parametro predefinito 1500000-8-N-1; Porta seriale LVTTL*2 (UART7 e UART9); Rs232*2 (uart3 e uart4); Rs485*2 (UART1 e UART6)

Porta della scheda TF: supporto Micro SD (TF) per avviare il sistema, fino a 512 GB

Audio: uscita audio, jack audio da 3,5 mm*1 (verde); Ingresso audio, jack audio da 3,5 mm*1 (rosso) interfaccia microfono*1

Interfaccia SPK Speaker*1, può collegare l'altoparlante di alimentazione da 1W

Pulsanti: pulsante di accensione; Pulsante maskrom; Pulsante di recupero

Ricevitore a infrarossi: supporta la funzione di controllo remoto a infrarossi

RTC: RTC Power Socket*1

Interfaccia della ventola: supporta l'installazione del raffreddamento alla ventola 5V
