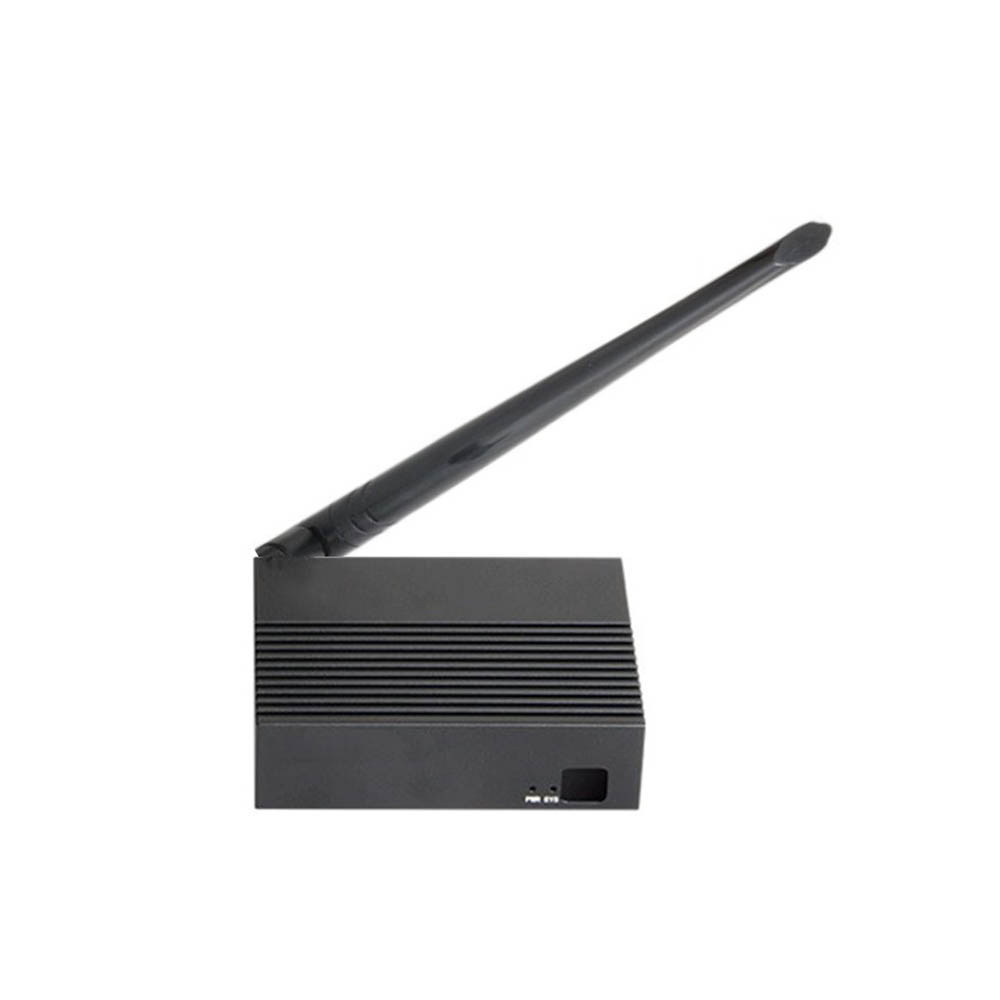

RockChip RK3566 AI Edge Computing Box

Introduzione al consiglio di sviluppo

● Questa scheda di sviluppo è un computer a bassa potenza e ad alte prestazioni. Ha un gran numero di periferiche comunemente usate a bordo e può essere utilizzato come computer a bordo singola ad alte prestazioni e scheda madre incorporata. È principalmente rivolto ai produttori e agli sviluppatori entry-level incorporati e può essere utilizzato in una varietà di scenari come la visualizzazione, il controllo e la trasmissione di rete.

● Usando RockChip RK3566 come chip principale, è dotato di WiFi a doppia banda+BT4.2 Modulo wireless Porta Ethernet a doppia gigabit, USB3.0, USB2.0, Mini PCLE, HDMI, Interfaccia a schermo MIPI e MIPI Schermata non utilizzata, interfaccia per la reception non utilizzata da 40PEDE, leggivendolo 40PEDE. Compatibile con l'interfaccia Raspberry Pi.

● La scheda fornisce una varietà di configurazioni di memoria e archiviazione tra cui scegliere e può facilmente eseguire sistemi Linux o Android.

● La potenza di calcolo NPU indipendente integrata può raggiungere 1TOPS, che può essere utilizzata per applicazioni di intelligenza artificiale leggera.

● Supporta ufficialmente le immagini del sistema operativo di Ubuntu, che possono essere applicate a una varietà di ambienti di applicazione.

● Completamente open source, fornendo tutorial ufficiali, fornendo kit di sviluppo dei driver SDK completi, schemi di progettazione e altre risorse, conveniente per gli utenti da utilizzare e lo sviluppo secondario.

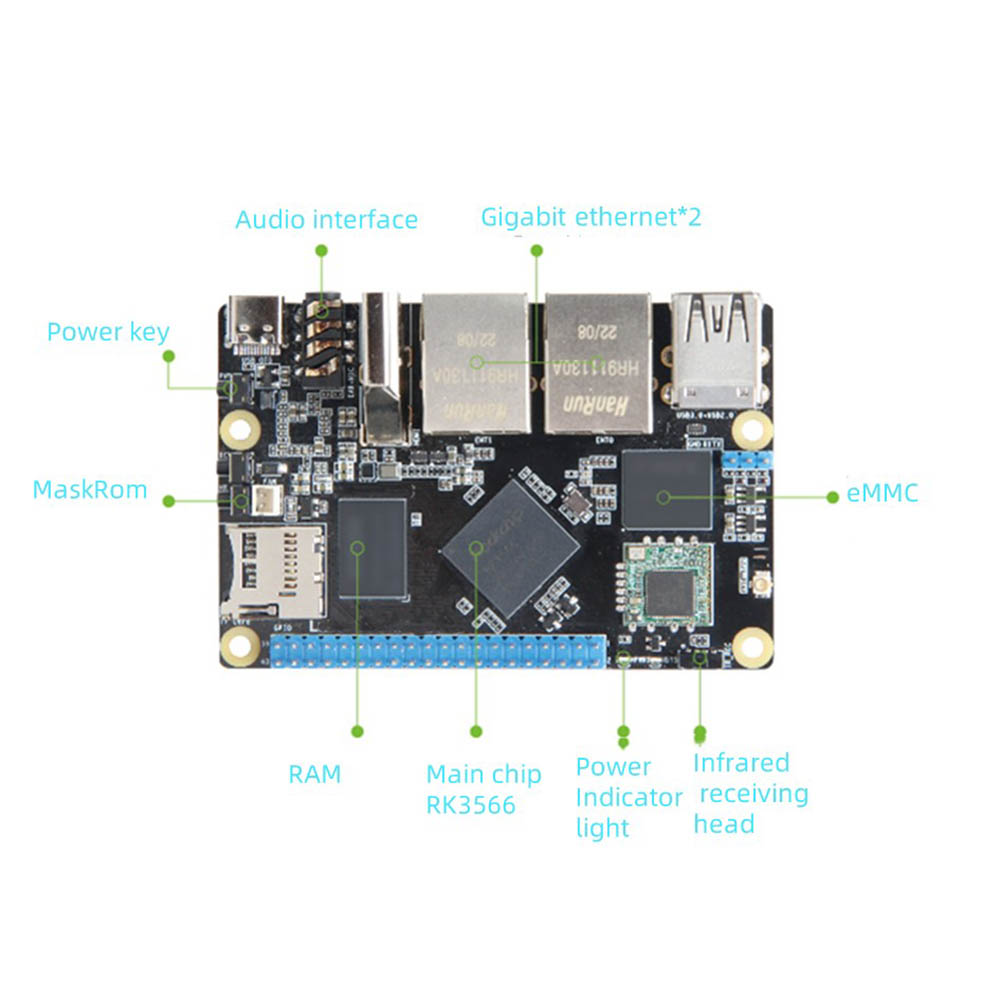

Parametri della scheda di sviluppo

● Interfaccia di potenza: ingresso 5v@3A DC, interfaccia di tipo C

● Chip di controllo principale: RK3566 (Cortex-A55 quad-core, 1,8 GHz, Mali-G52)

● Memoria: 1/2/4/8GB ， LPDDR4/4X, 1056MHz

● Storage: 8/32/64/128GB ， EMMC

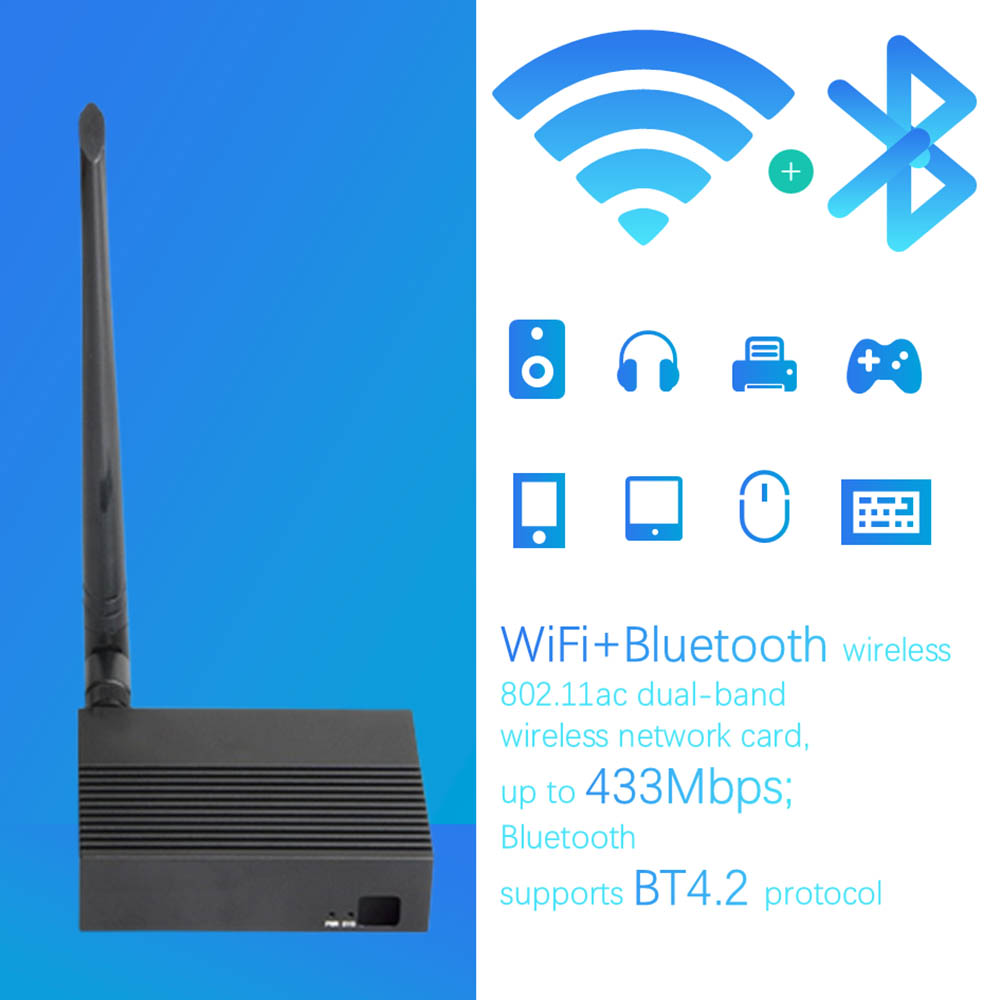

● Rete wireless: 802. Scheda di rete wireless a doppia banda 11AC, fino a 433 Mbps;

● Bluetooth: supporta il protocollo BT4.2

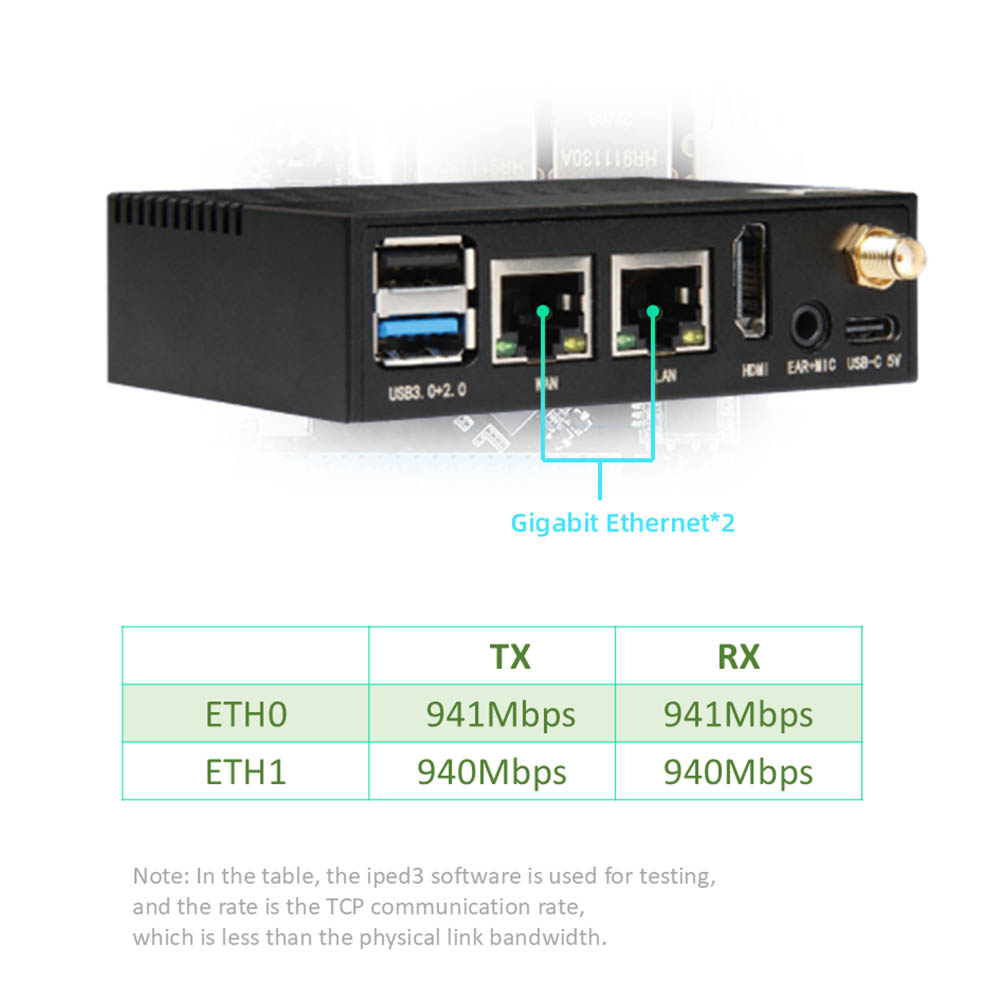

● Ethernet: Porta Ethernet adattiva 10/10/1000m*2

● HDMI: HDMI2.0

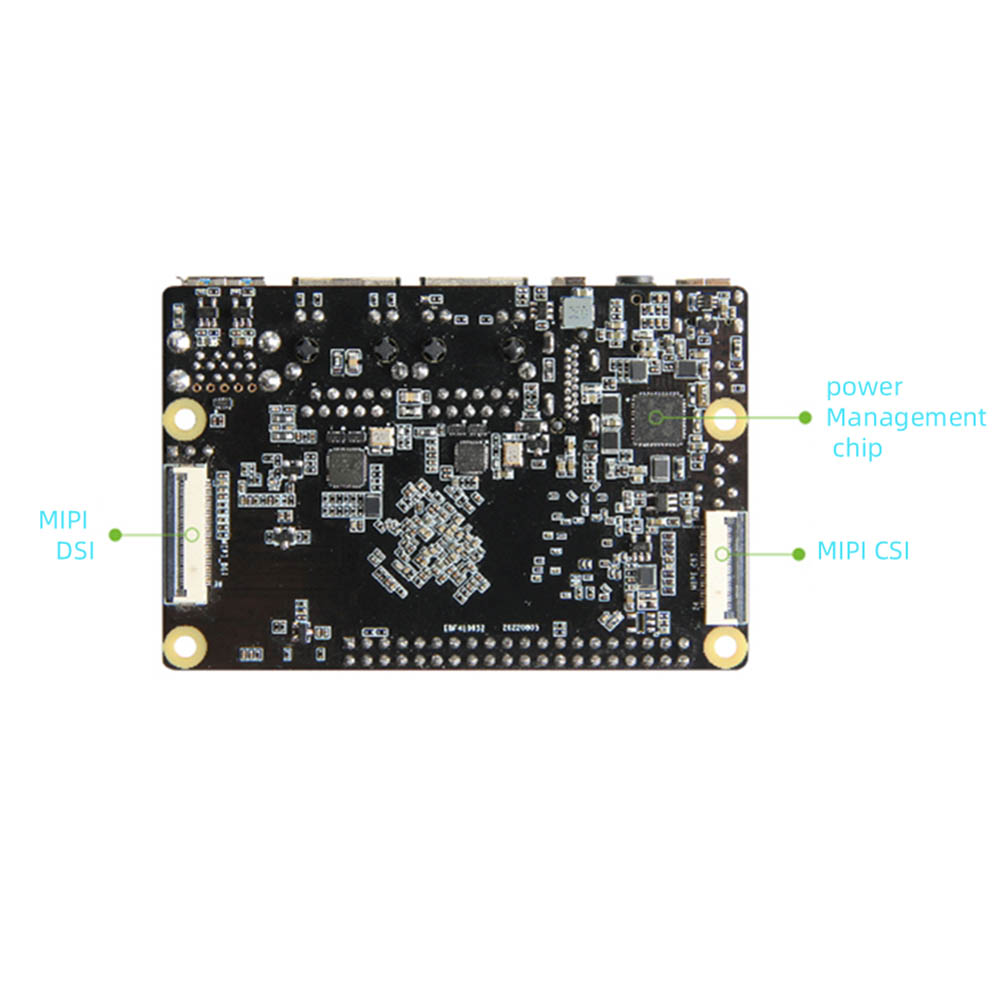

● Interfaccia di visualizzazione: Interfaccia MIPI-DSI MIPI

● MIPI-CSI: interfaccia della fotocamera MIPI

● USB2.0: interfaccia di tipo-A*1 (host); Interfaccia di tipo-C *1 (OTG), per interfaccia di combustione del firmware, condiviso con l'interfaccia di alimentazione

● USB3.0: interfaccia di tipo A*1 (host) Interfaccia 40pin Compatibile

● Con l'interfaccia Raspberry Pi 40pin, supporta PWM, GPIO, I²C, SPI, UART

● Funzioni

● Porta seriale di debug: parametro predefinito 1500000-8- n- 1

● Porta della scheda TF: supporto di avvio della scheda Micro SD (TF), fino a 128 GB

● Interfaccia audio: output per cuffie + input microfono 2 in 1 interfaccia

● Pulsante: pulsante di accensione; Pulsante maskrom; Pulsante di recupero

● Ricevitore a infrarossi: supporto Funzione di controllo remoto a infrarossi

● Interfaccia della ventola: supportare l'installazione di ventole per la dissipazione del calore

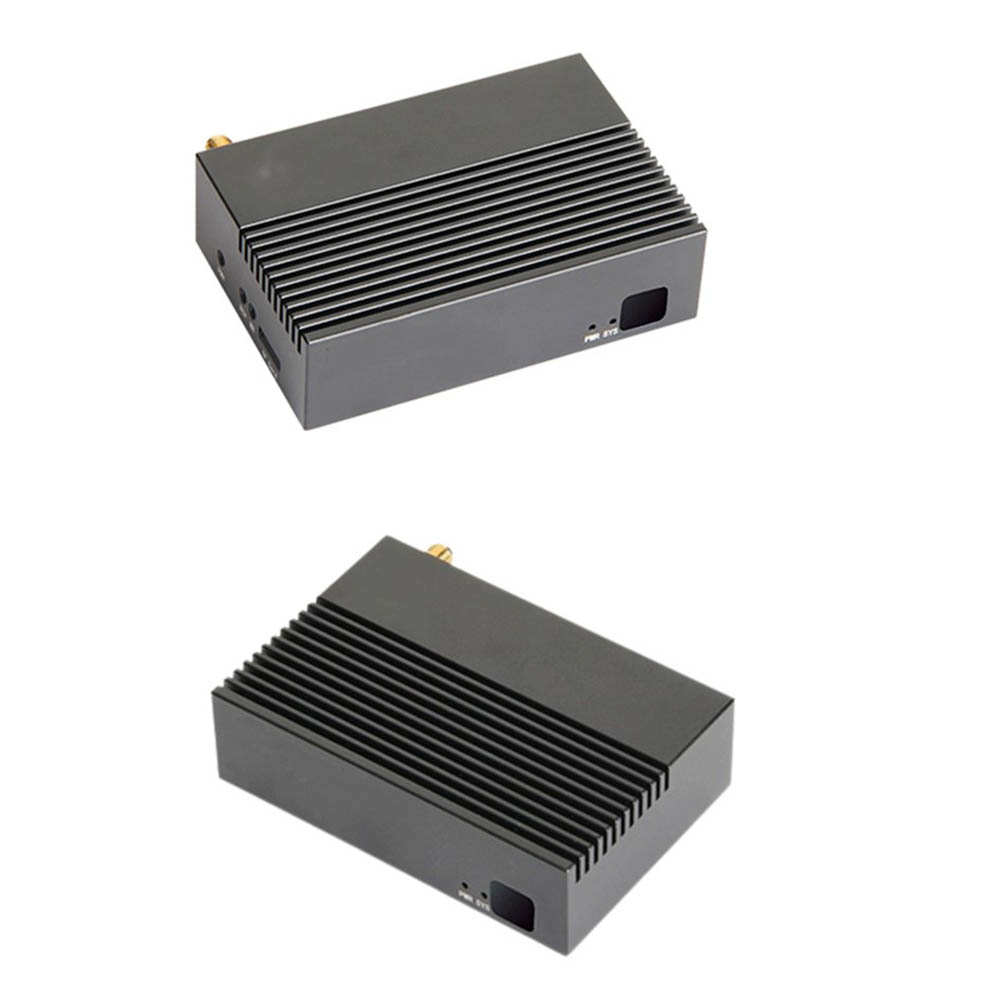

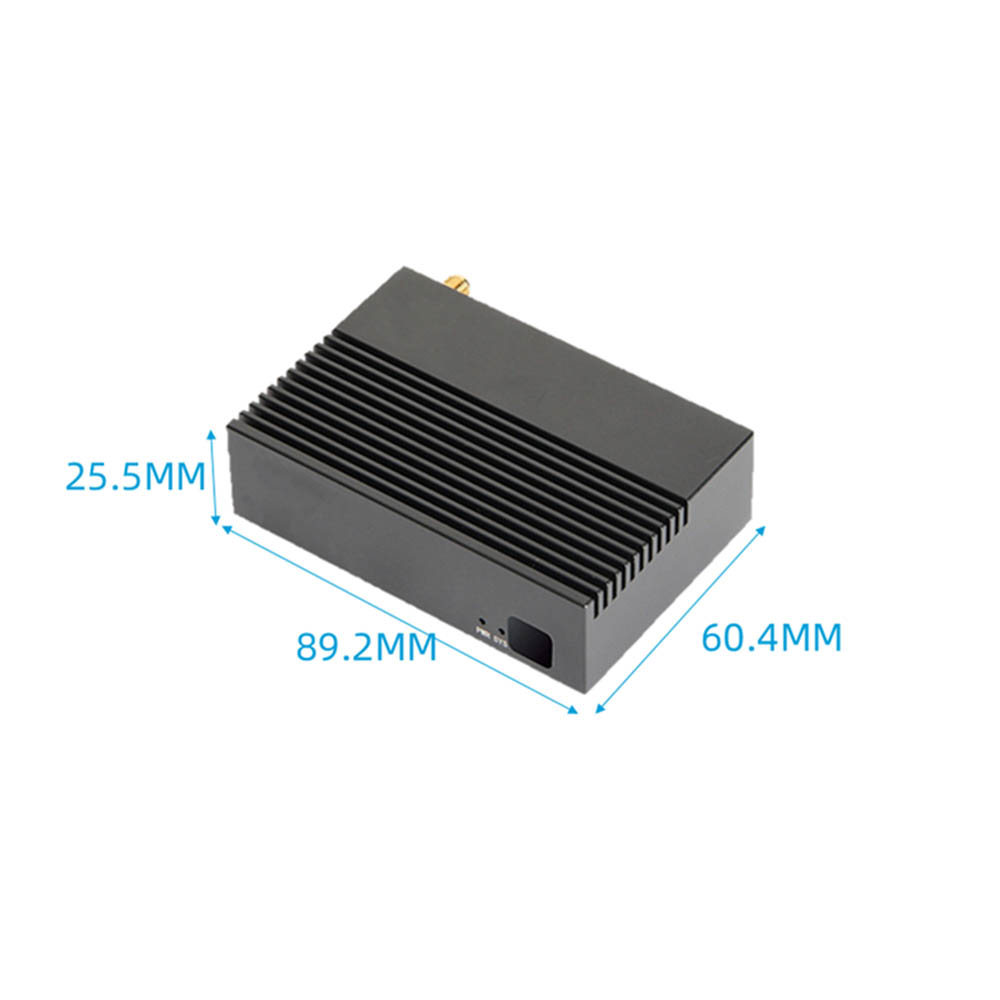

I parametri del caso sono mostrati di seguito

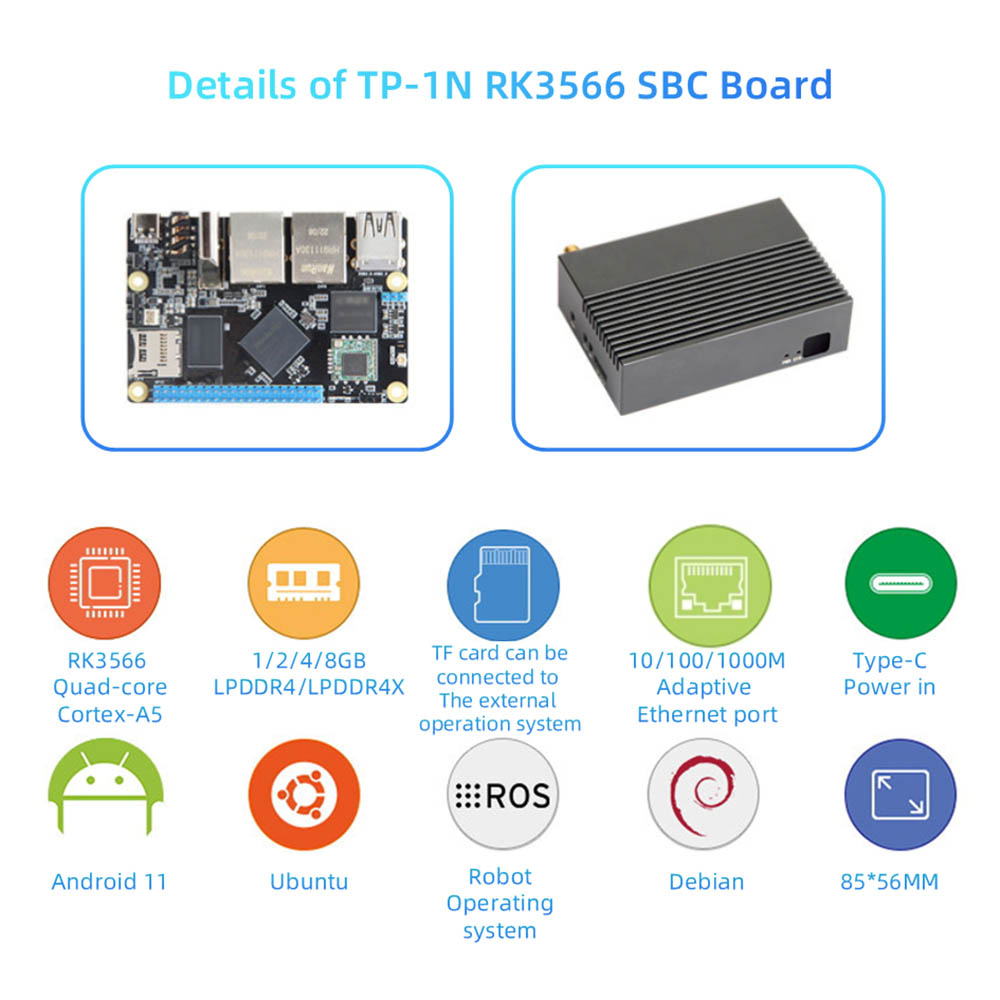

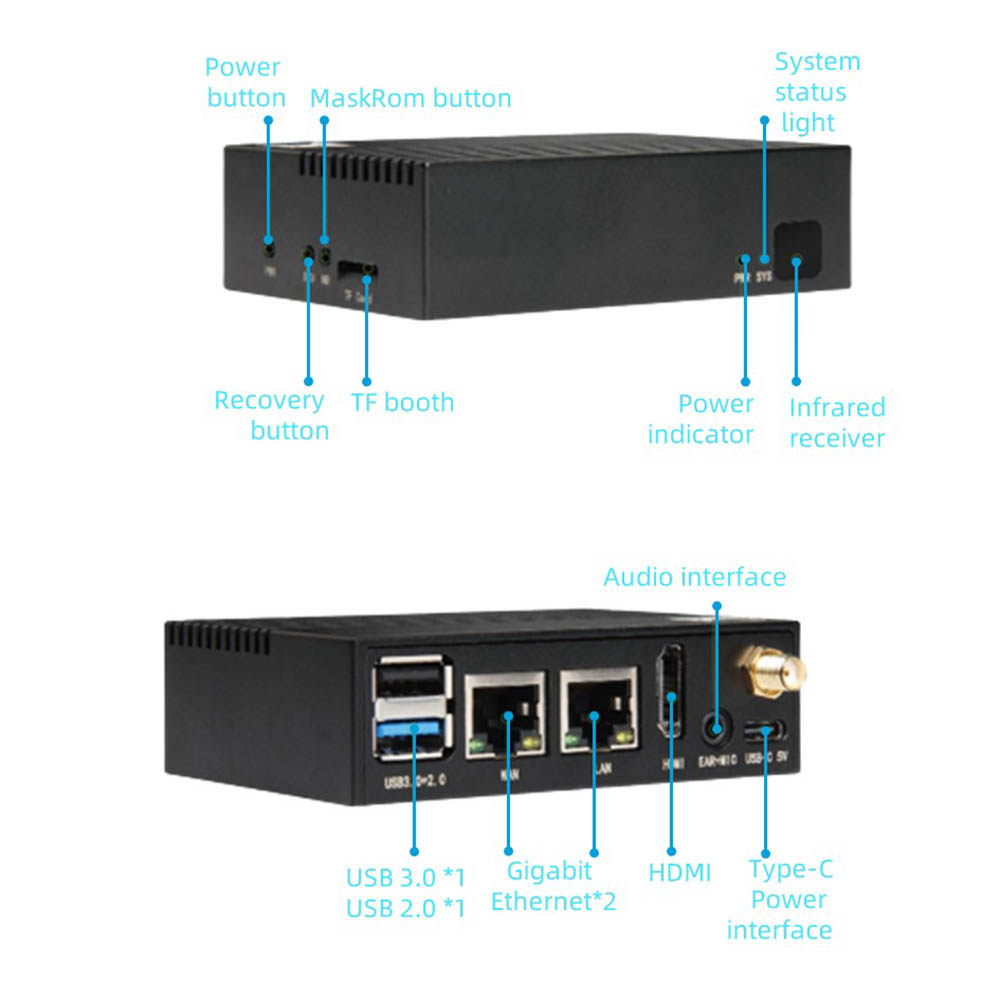

Dettagli del caso
