Cos'è il chip RK3576?

RockChip RK3576 di seconda generazione a 8NM La piattaforma Aiot ad alte prestazioni è un processore SOC a bassa potenza (System-on-chip) ad alte prestazioni adatto per una varietà di scenari di applicazione come PC a base di braccia, dispositivi di calcolo dei bordi e dispositivi personali mobili personali. Utilizza una CPU a otto core basata sull'architettura ARM, integra una NPU 6TOPS indipendente (Operazioni Tera al secondo) (unità di elaborazione quad della rete neurale), integra multiple core di elaborazione come GPU, MCU, VPU e ha una ricca interfaccia periferica per soddisfare le complesse requisiti di scena in tutti. Inoltre, RK3576 supporta anche l'archiviazione UFS (Universal Flash Storage), fornendo funzionalità di archiviazione e di lettura efficienti.

La tecnologia Thinkcore dedicata allo sviluppo incorporato in braccio, attualmente ha sviluppato il core board RK3576 e supporta la personalizzazione e la produzione di massa

2. 2. Analisi delle specifiche RK3576

PROCESSORE:

Processore a braccio octa-core con 4 core Cortex-A72 (2,2 GHz) e 4 core Cortex-A53 (1,8 GHz)

ARM Cortex-M0 orientato all'utente MCU a 400MHz

GPU:

ARM Mali-G52 MC3 @ 1GHz

Supporta OpenGL ES 1.1, 2.0 e 3.2

Supporto Volcano 1.1

Supporta il profilo completo di OpenCL 2.0

Supporta AFBC (compressione del tampone del telaio del braccio)

DDR:

Dual LPDDR4/LPDDR4X/LPDDR5 a 32 bit

VPU:

8KP30 H.265, AV1, VP9, ​​Decoder video AVS2

4KP120 H.265, AV1, VP9, ​​Decoder video AVS2

4KP60 H.265, H.264, AV1, VP9, ​​Decodificatore video AVS2

4KP60 H.264/H.265 Encoder video

Encoder e decodificatore MPEG 4KP60

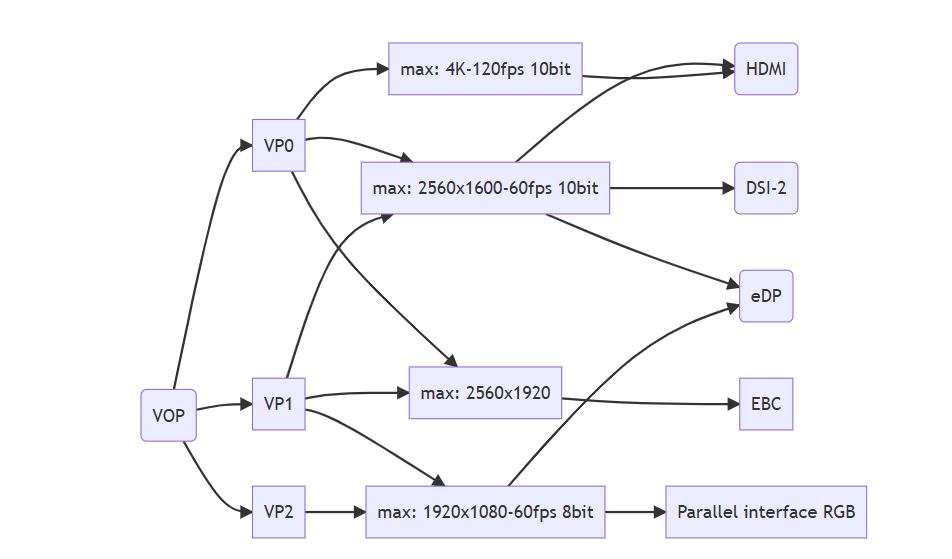

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (display di carta elettronica) TX @ 2560x1920

Parallel Interface (RGB888) TX @ 1080p60

1. Supporta il display a triplo schermo 2.5K+2K+2K

2. 2. Schermo a doppio 4K+ 2K

NPU:

La potenza di calcolo int8 è 6 top

Supportare doppi nuclei, i doppi nuclei possono lavorare insieme o indipendentemente

Supporto INT4, INT8, INT16, FP16, BF16 e TF32 Calcolo con SRAM interno da 1 MB

Supporto Multi-Task, Multi-Scenario Parallel Q Elaborazione Supporto Framework Deep Learning: Tensorflow, Caffe, TFlite, Pytorch, Onnx NN, Android NN, ecc.

RGA (motore grafico 2D):

Motore RockChip RGA v2.5, risoluzione massima a doppia core: immagine di origine 8192x8192, immagine di destinazione 4096x4096 trasferimento del blocco di supporto e modalità di trasparenza in modalità colore, incluso il riempimento del gradiente e il riempimento del motivo

Support Alpha Blending, tra cui alfa globale, alfa per pixel e gradiente

Supportare qualsiasi rapporto di ridimensionamento non interi da 1/16 a 16

Supporto 0, 90, 180, 270

Ingresso video

16 m pixel ISP con HDR (fino a 120dB)

Supporta 3 interfacce MIPI CSI-2

1 MIPI CSI-2 con D-Phy (4x1, 2x2)

1 MIPI CS1-2 con C/D-PHY (4x1)

Due interfacce D-Phy V1.2 a 4 corsie

Ogni interfaccia può essere configurata come porta del canale dati 2x2

Una tripletta a 4 corsie (o 3 data) C/D-Phy

D-phy è v2.0, con una velocità del canale di 4,5 Gbps

C-Phy è v1.1, con una velocità di tripletta di 2,5 gsps

Ogni porta supporta 4 canali virtuali

Interfaccia DVP

Un DVP 8/10/12

16 bit

8/10/12/16 bit, fino a 150 mHz Supporto di frequenza I/O Bt.601/Bt.656 e Bt.1120 VI Interfacce di supporto Interfacce Configurazione dell'orologio pixel, sincronizzazione orizzontale e supporto a doppia emissione di bt. Bt.656/Bt.1120

Magazzinaggio

UFS 2.1 con HS-G3 (12 Gbps)

FSPI (otto canali)

EMMC 5.1

SDMMC 3.0

Fotocamera se

2 MIPI CSI-2 con d-Phy (può essere composto da 4x1 o 2x2)

1 MIPI CSI-2 con C/D-Phy (4x1)

1x 8110112116-bit DVP

Qualità dell'immagine-Deinterlacing, denoising, ridimensionamento, motore di gestione, nitidezza, lisciatura dei bordi, DCI-HIST, 3D-LUT, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4r, 3x 2T2r), 2x 8ch PDM, 2x S/Pdifasrc (2x 2Ch + 2x 4Ch)

Rete

2x interfacce RGMI, ovvero doppia gigabit Ethernet

. USB

1x USB 3.2 Gen 1, supporta la modalità Type-C ALT con DisplayPort

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Porta multiplex

1 PCE PCLE 2.1/SATA 3.1 Multiplexed Port

Altro 1/0

Può FD, I2C, SPI, UART, GPIO

Sicurezza (Arm TrustZone Security Extension)

Arm Trustzone Security Extension

Avvio sicuro/scala chiave/otp

Engine Crypto (RSA, ECC, Hash, Des, AES, SHA, SM)

Pacchetto:16x17mm, 0,65 pacchetto FCCSP
